产品使用手册

流程引擎2.0

流程引擎2.0基于全新的引擎架构升级而成，大幅提升引擎的底层架构能力，更具拓展性和便捷性。

# 一. 表单设计

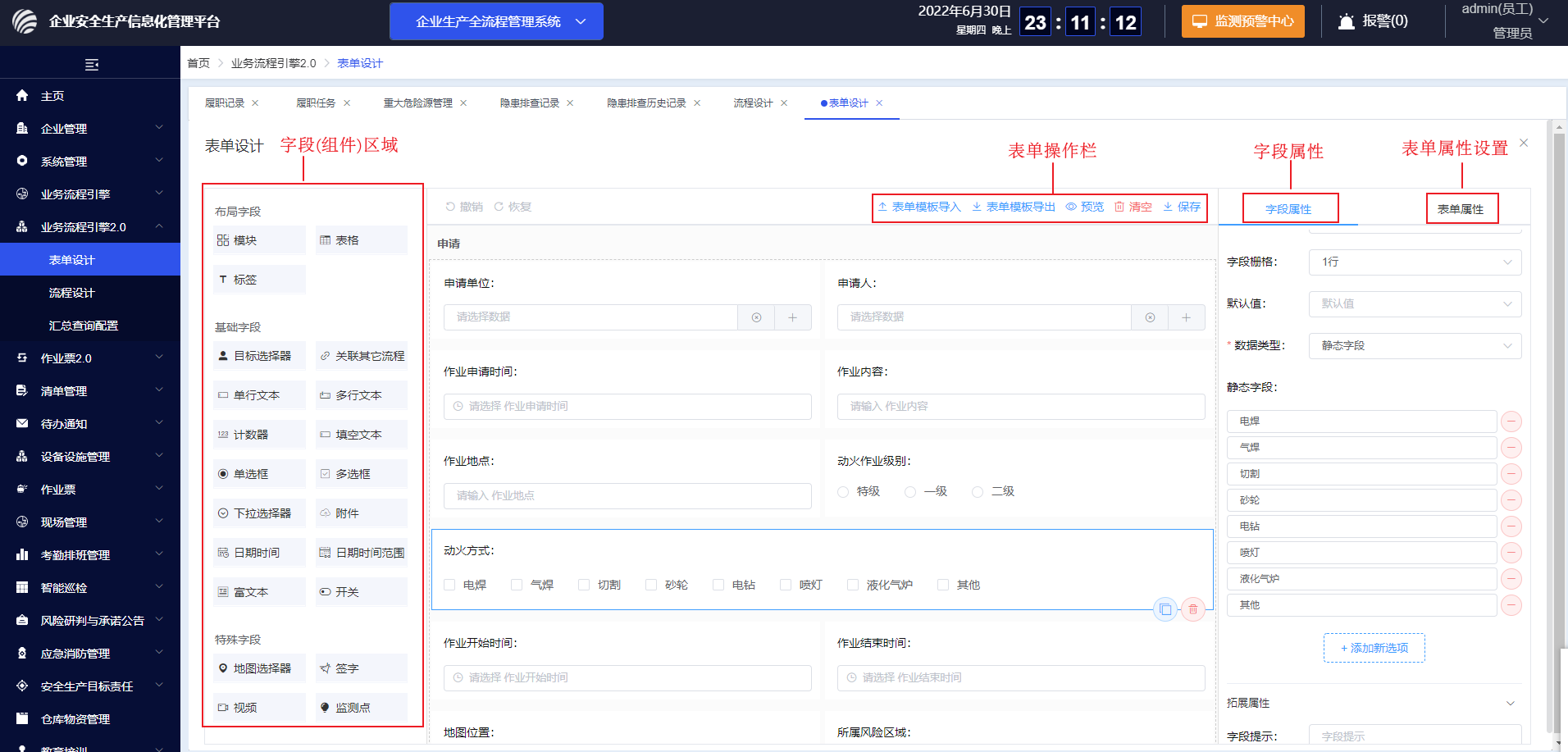

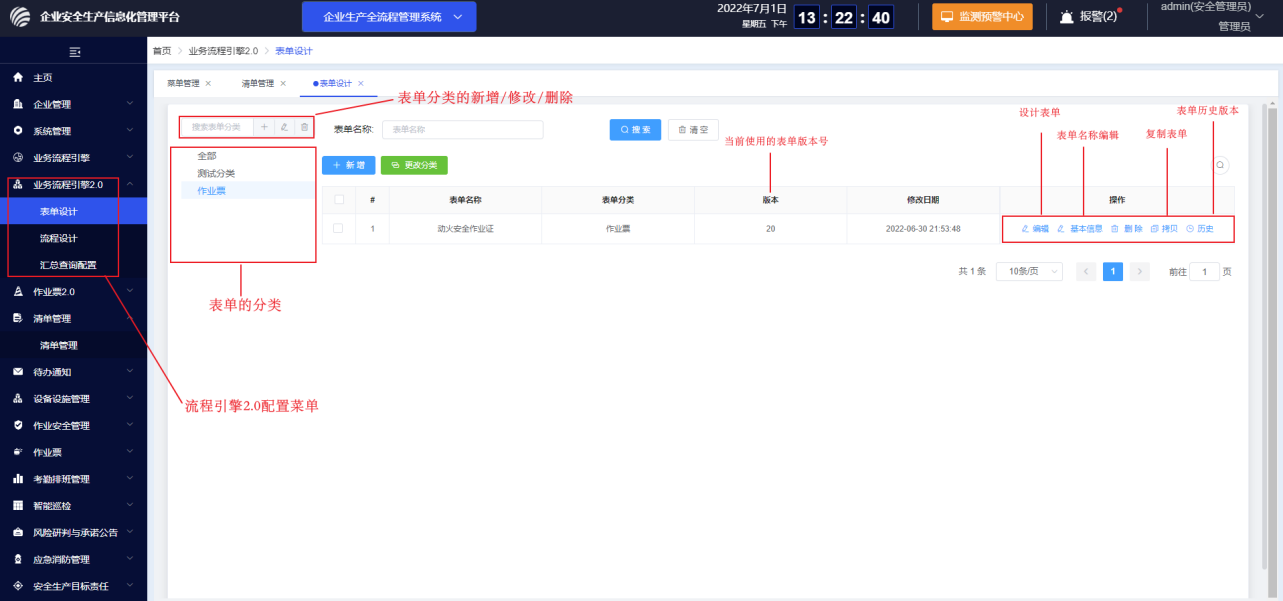

# 1.1. 表单设计页面介绍

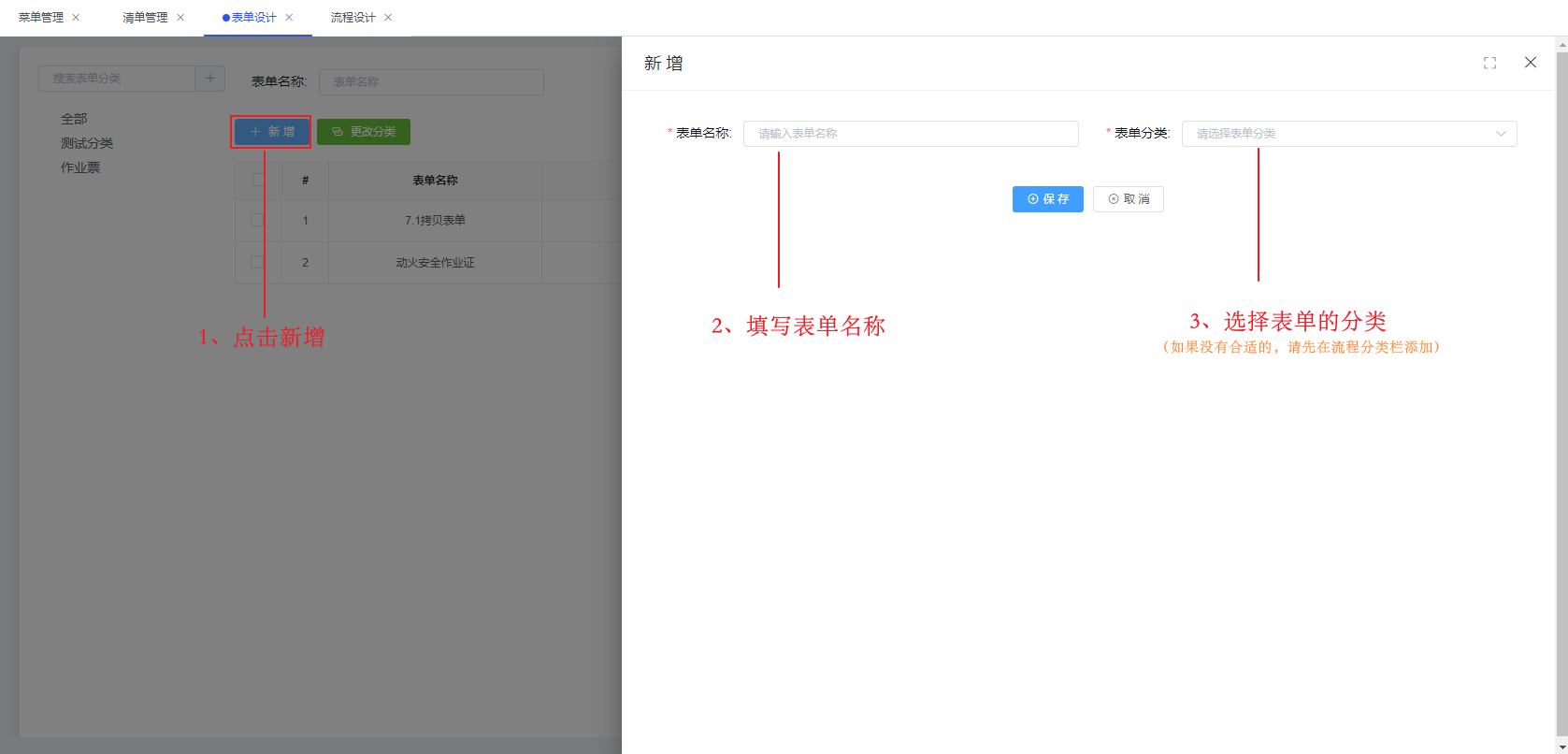

# 1.2. 新增表单

第1步：点击新增按钮

第2步：填写表单名称、选择表单分类 (如果没有合适的分类，请先在分类中添加)

# 1.3. 表单设计

第1步：点击“编辑”,进入表单编辑页面

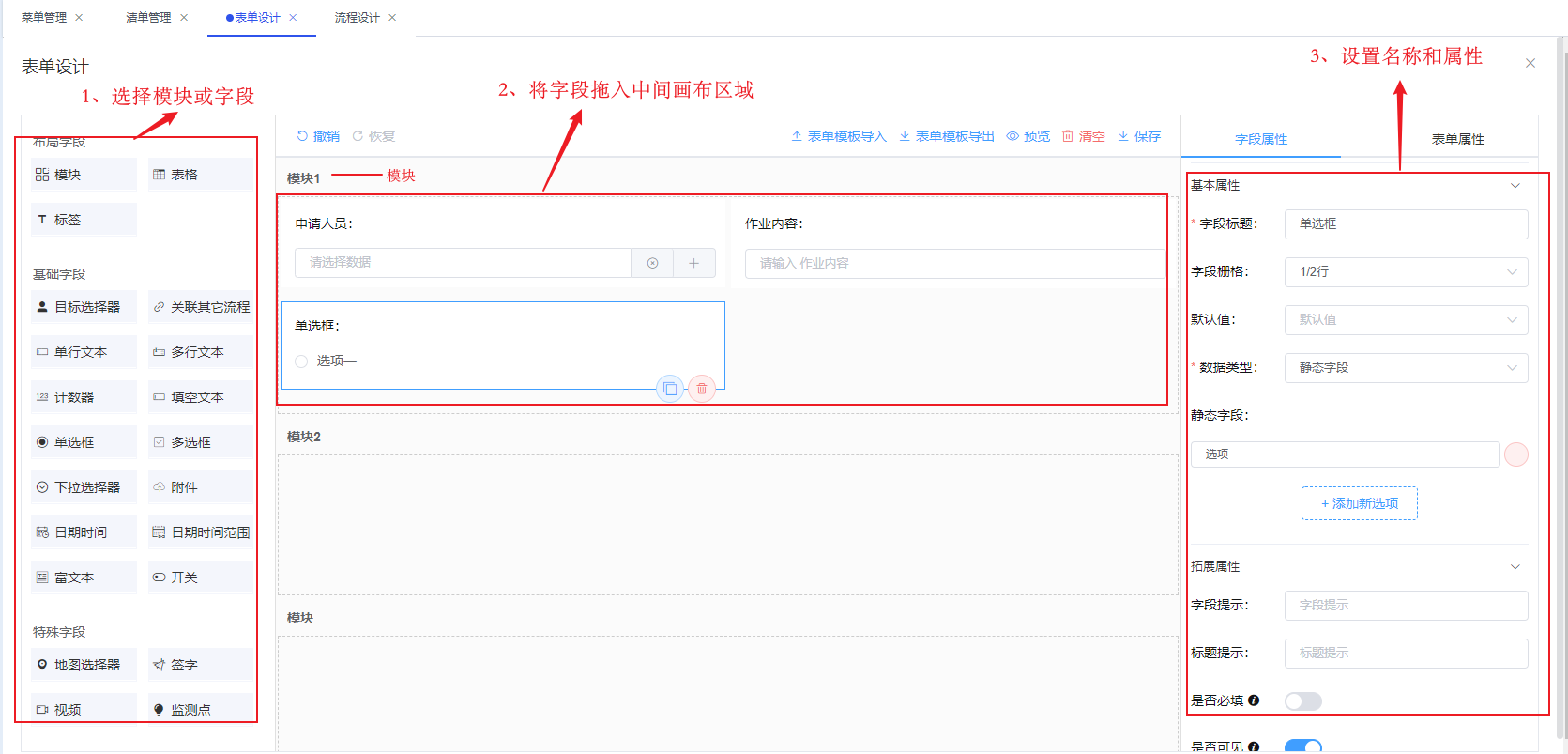

第2步：编辑表单

• 1）先拖动一个模块到屏幕中间

• 2）然后拖动字段到模块内（目前字段必须要归属于一个模块）

• 3）在字段属性中，设置字段名称和相关属性

第3步：保存表单

在表单操作栏，点击“保存”按钮，进行保存。

其他操作：

• 复制字段：如果在同一个表单中要用到相同类型的字段，在选中组件后点击复制按钮即可

• 删除字段：选中字段后，点击删除按钮快速删除。

特别说明：已经部署的流程表单，如果新增/删除字段，将影响以下方面内容，需要重新部署流程！

• 流程节点中字段的显示、隐藏、必填

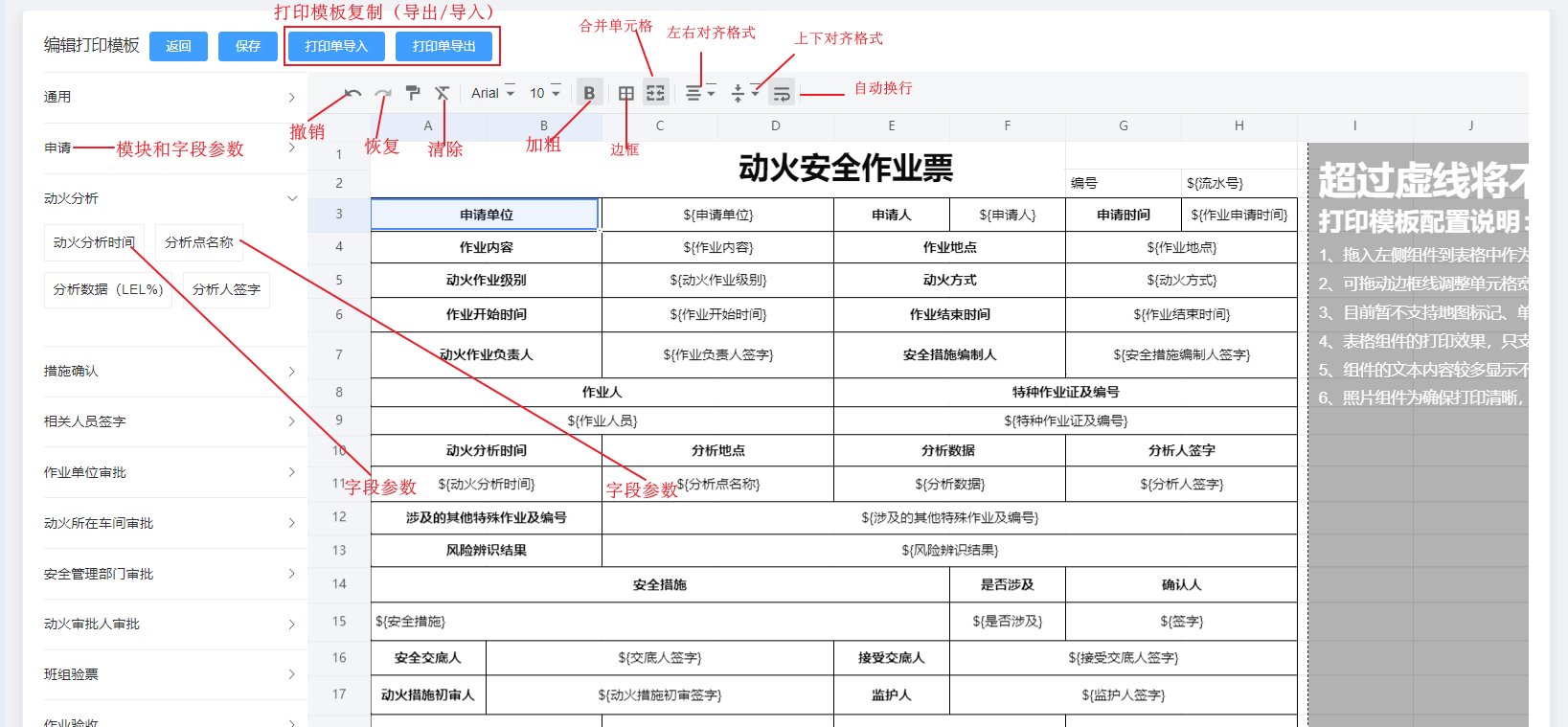

• 打印模板中字段设置（新增和删除字段，需要重新配置该字段）

• 视图中的字段设置（字段删除后，视图里的字段需要手动删除）

# 1.4. 复制表单

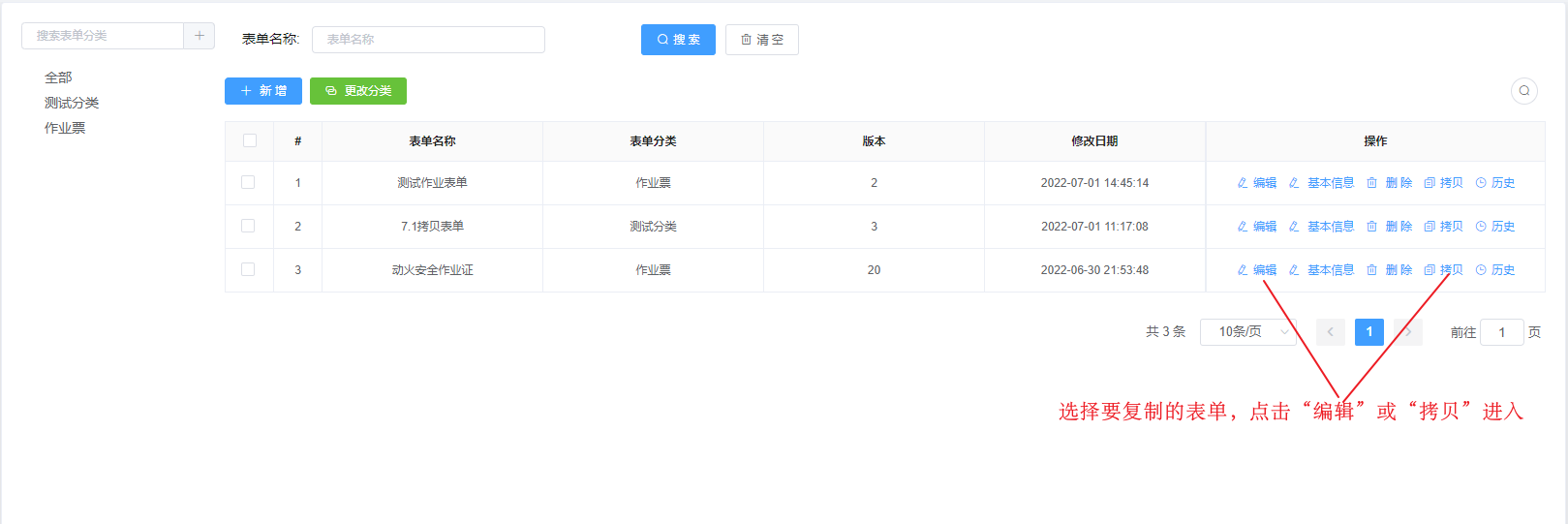

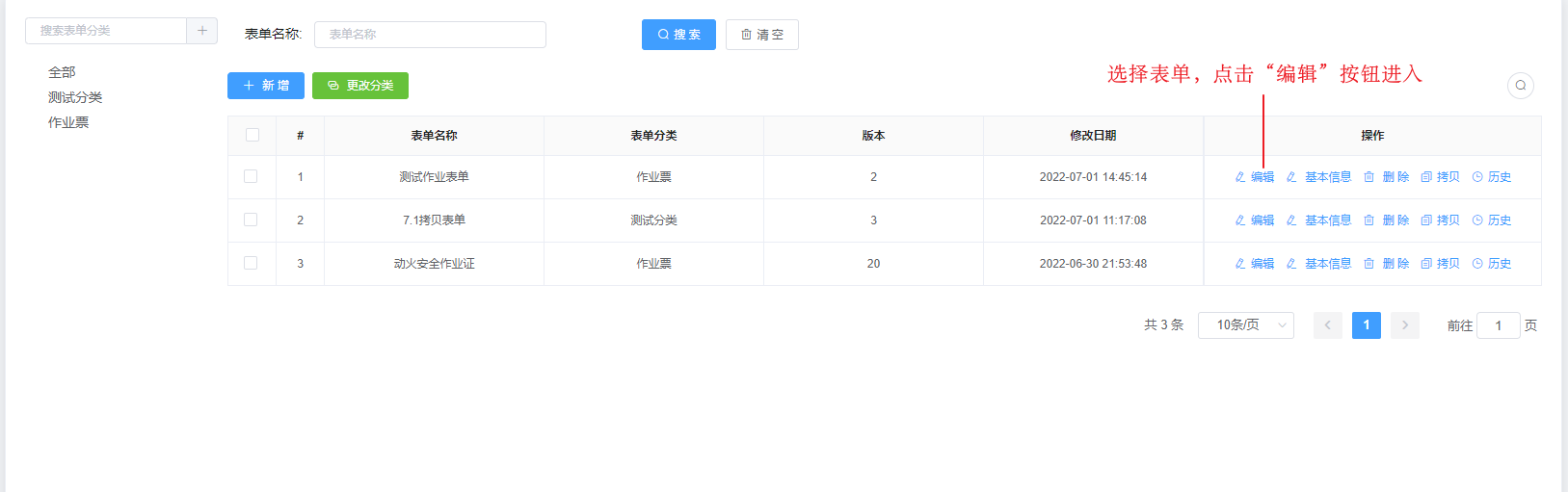

第1步：在表单列表页，选择要复制的表单，点击“编辑”或“拷贝”进入。

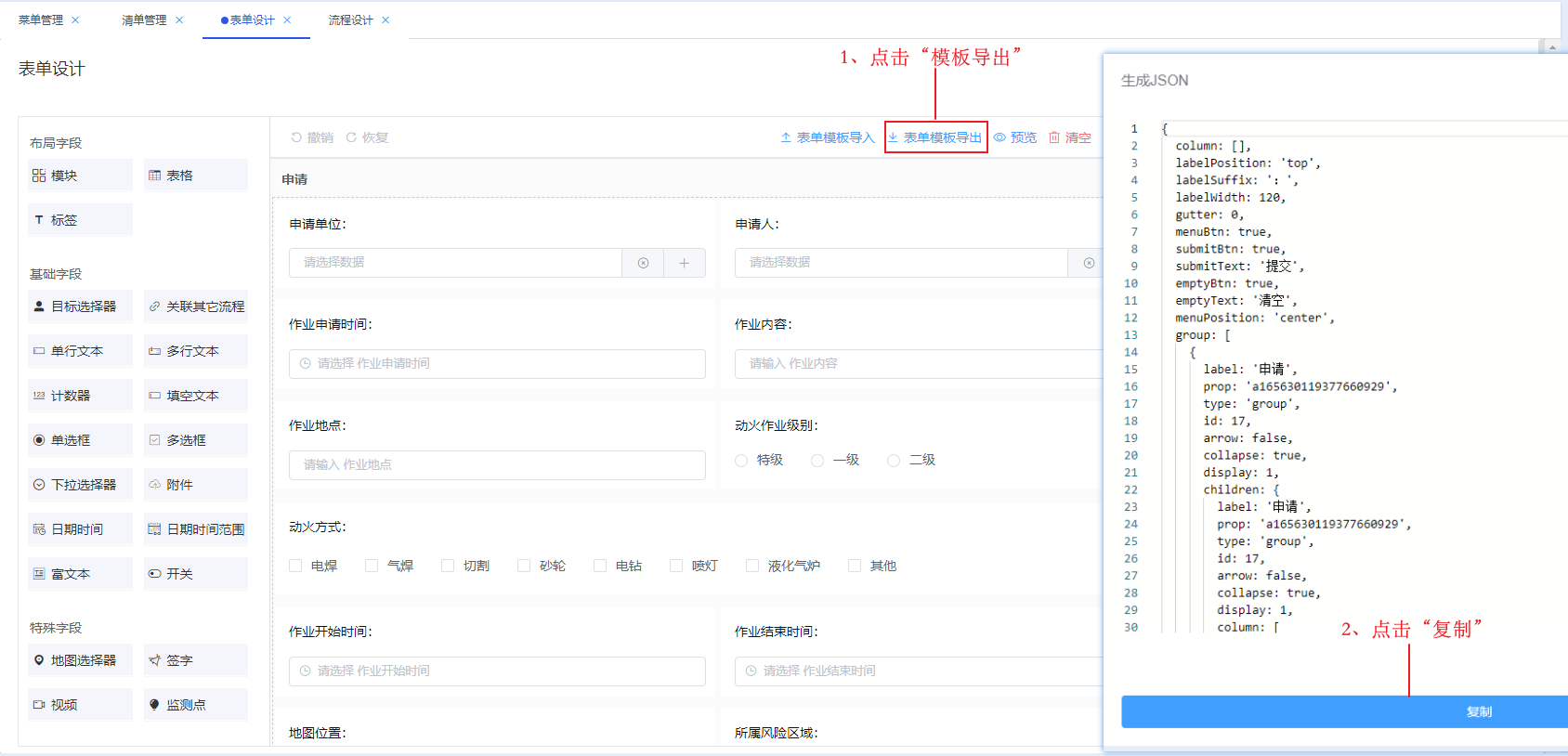

第2步：表单编辑页面，点击“表单模板导出”，然后点击“复制”。

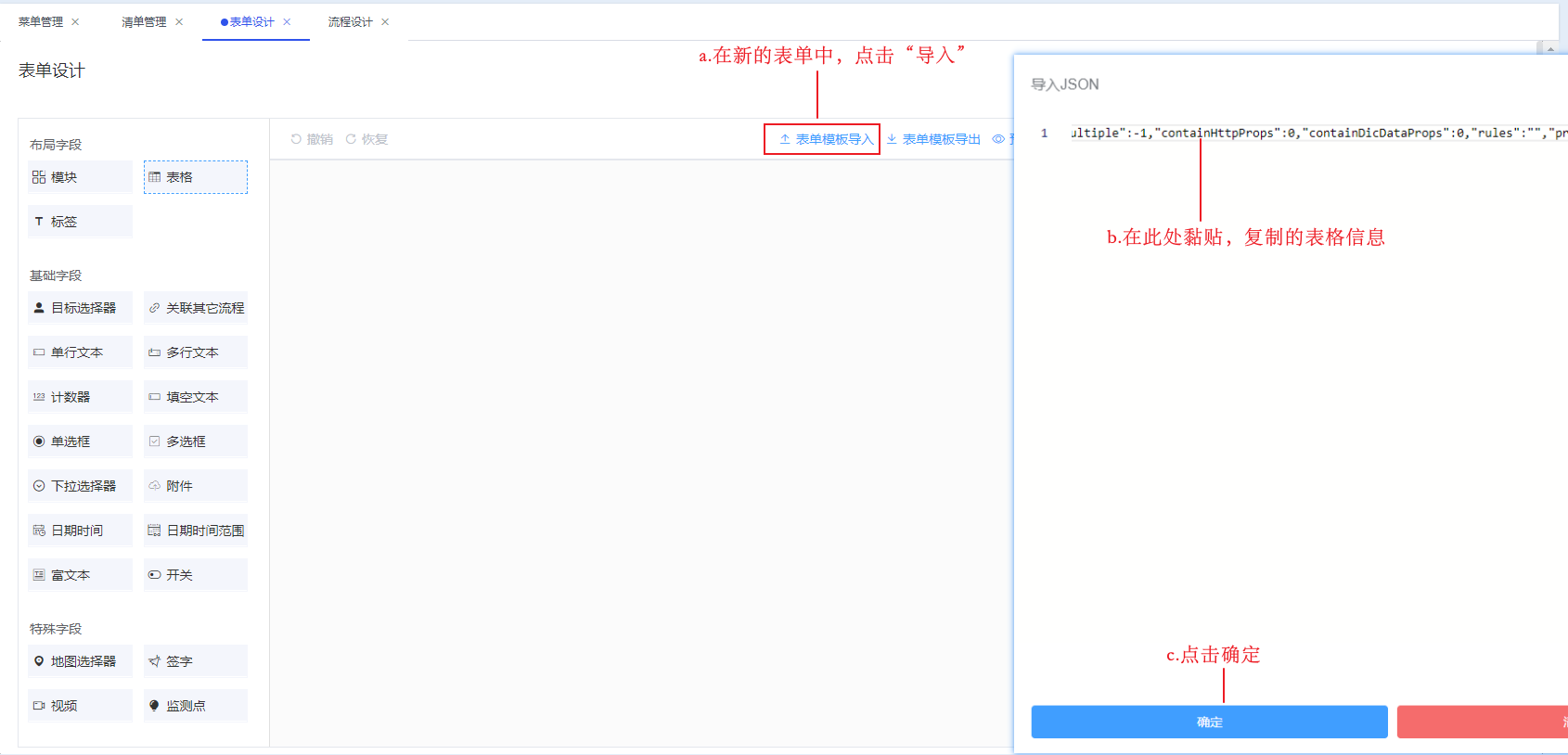

第3步：新增一个表单，进入表单编辑页面，然后点击“表单模板导入”

# 1.5 字段关联显隐控制

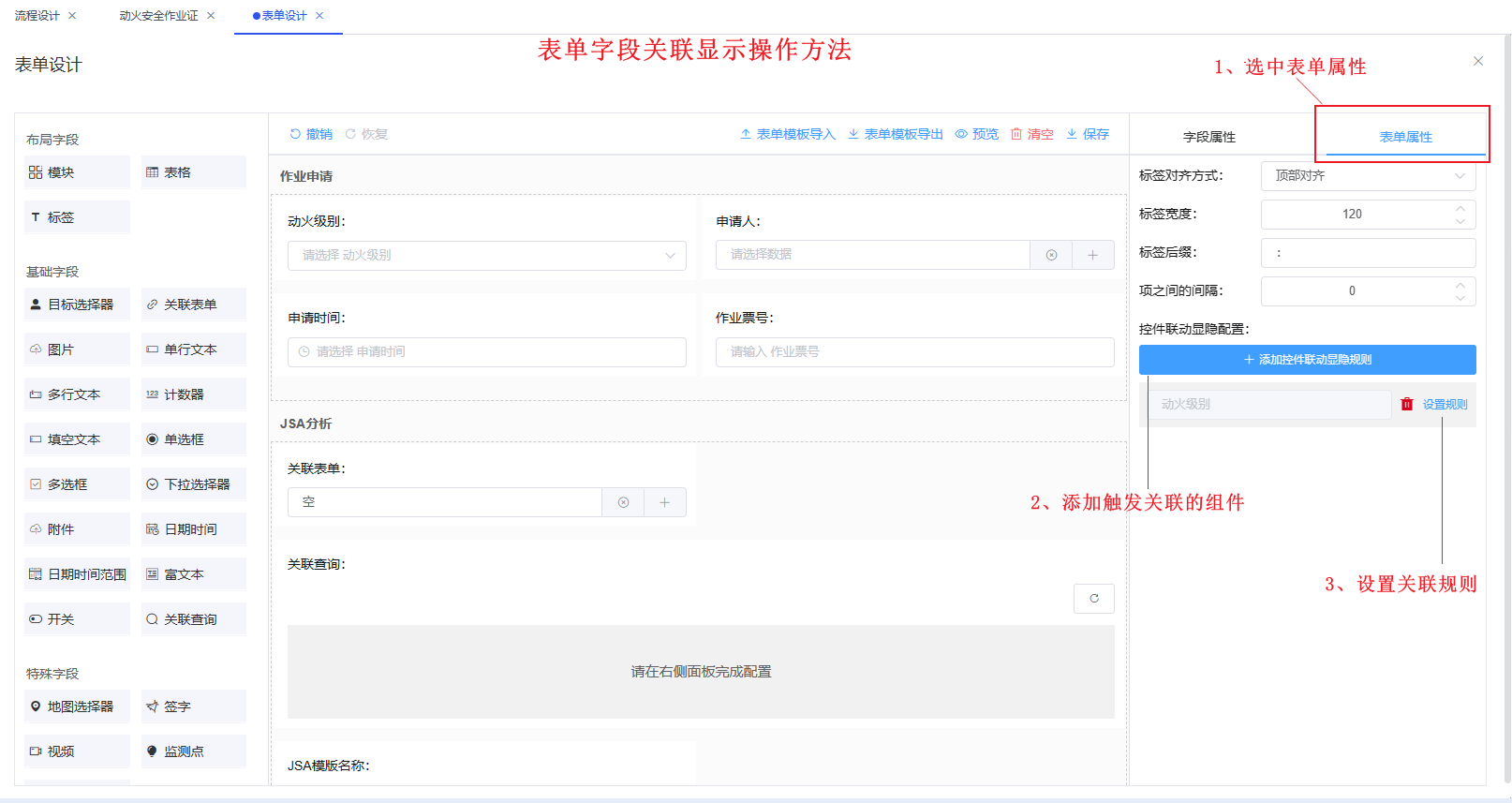

此功能可以根据字段填写的不同值来控制其他字段的显示或隐藏，比如：作业预约票中只有当申请时作业票类型中选择了动火票，才显示动火票相关的字段。目前仅有下列组件支持对这种关联显隐配置：下拉选择器、单选框、多选框

68630293805

选中“表单属性”
添加一个控件字段在”控件联动显隐“配置中选择要设置的字段，这个字段的值将决定其他字段显示或隐藏目前可选择的控件仅支持：下拉选择器、单选框、多选框；其他控件不支持

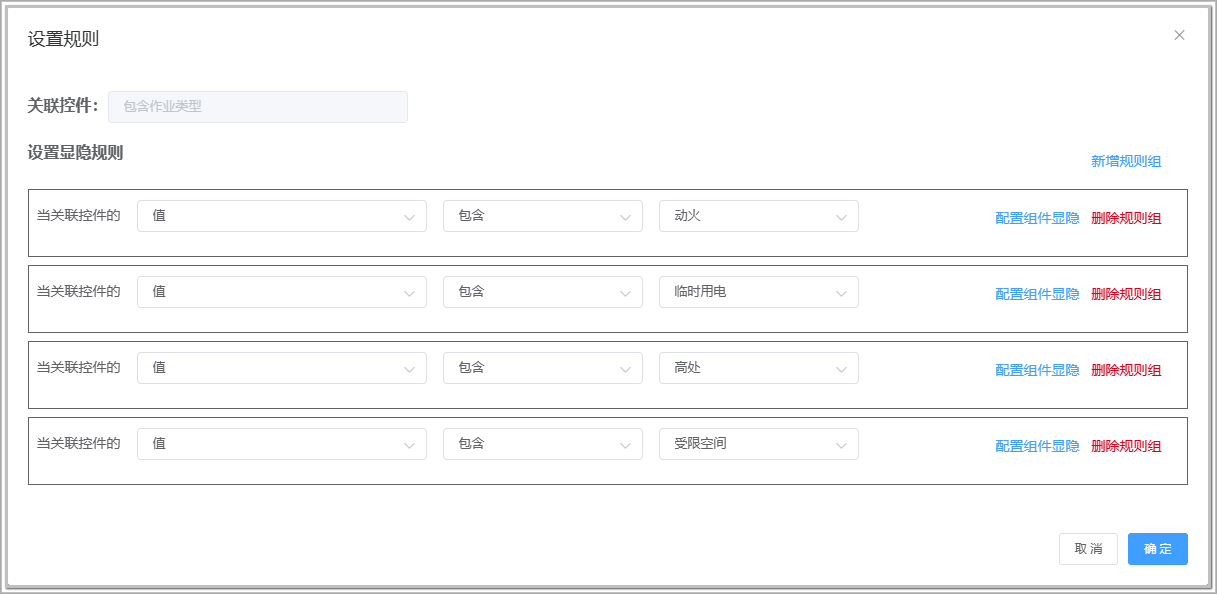

设置规则选择控件后，点“设置规则”对这个控件要控制的字段进行设置.
- 包含：只要控件选择了A值，那被关联的控件就显示（即选择A或者选择A、B控件都显示）
- 等于：只有控件选择了A值，那被关联的控件才显示（选择了A控件才显示，选择A、B控件不显示）

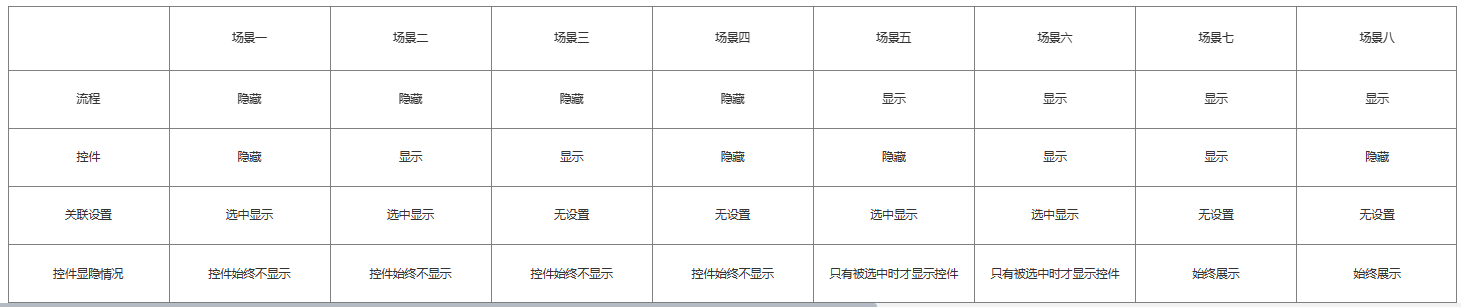

注意：根据规则控制的显隐与流程节点中的字段显隐，如果在节点中设置为”隐藏“，则优先级最高，字段将为隐藏状态；如果节点中设置为“显示“则根据其他规则条件来显示。

# 二. 表单字段说明

# 模块

• 字段说明

模块主要用于将多个字段进行分组归类，目前每个字段必须归属在一个模块中，否则无法保存。

• 配置说明：

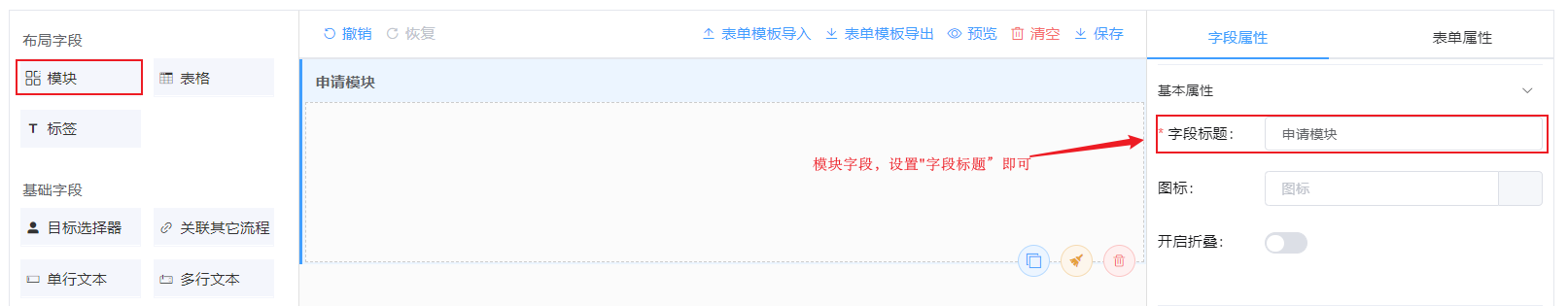

添加模块字段，只需要设置：模块名称即可。其他属性设置暂时请先忽略。

# 表格

表格组件，支持将多个不同类型字段直接通过拖动方式拼成表格列表。

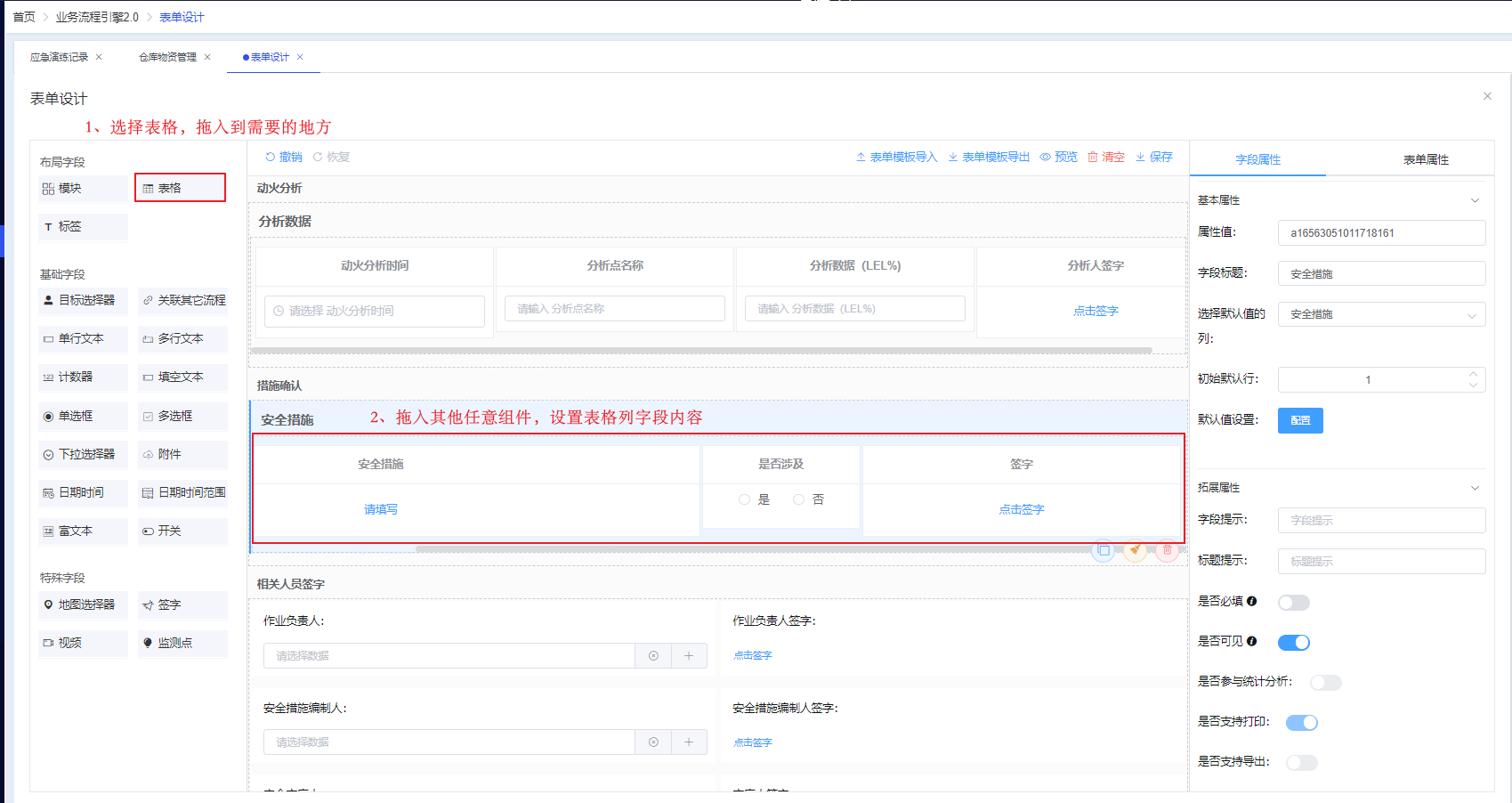

表格内容字段设置

a.拖入表格字段

b.拖入其他任意字段到表格字段内，即可配置表格列字段内容

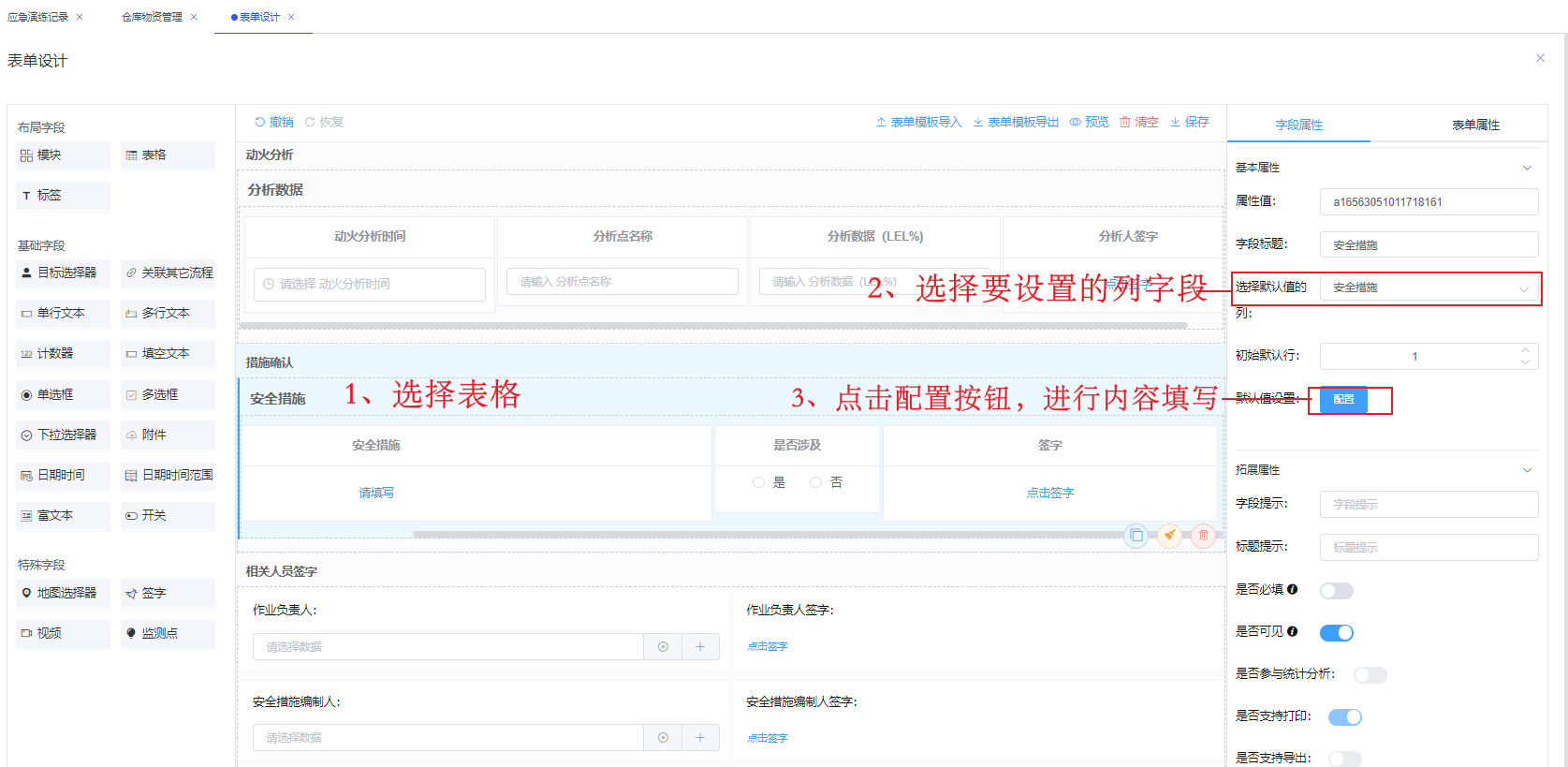

表格默认文本设置

针对作业票，在设置措施确认内容时，需要在表格字段种默认一批初始的文本数据，可进行如下设置：

# 标签

标签文本，在表单中显示一段默认文字。

# 目标选择器

数据选择字段，可以配置的数据包括：人员/部门/岗位/人员和承包商人员/角色/风险区域/证书/设备

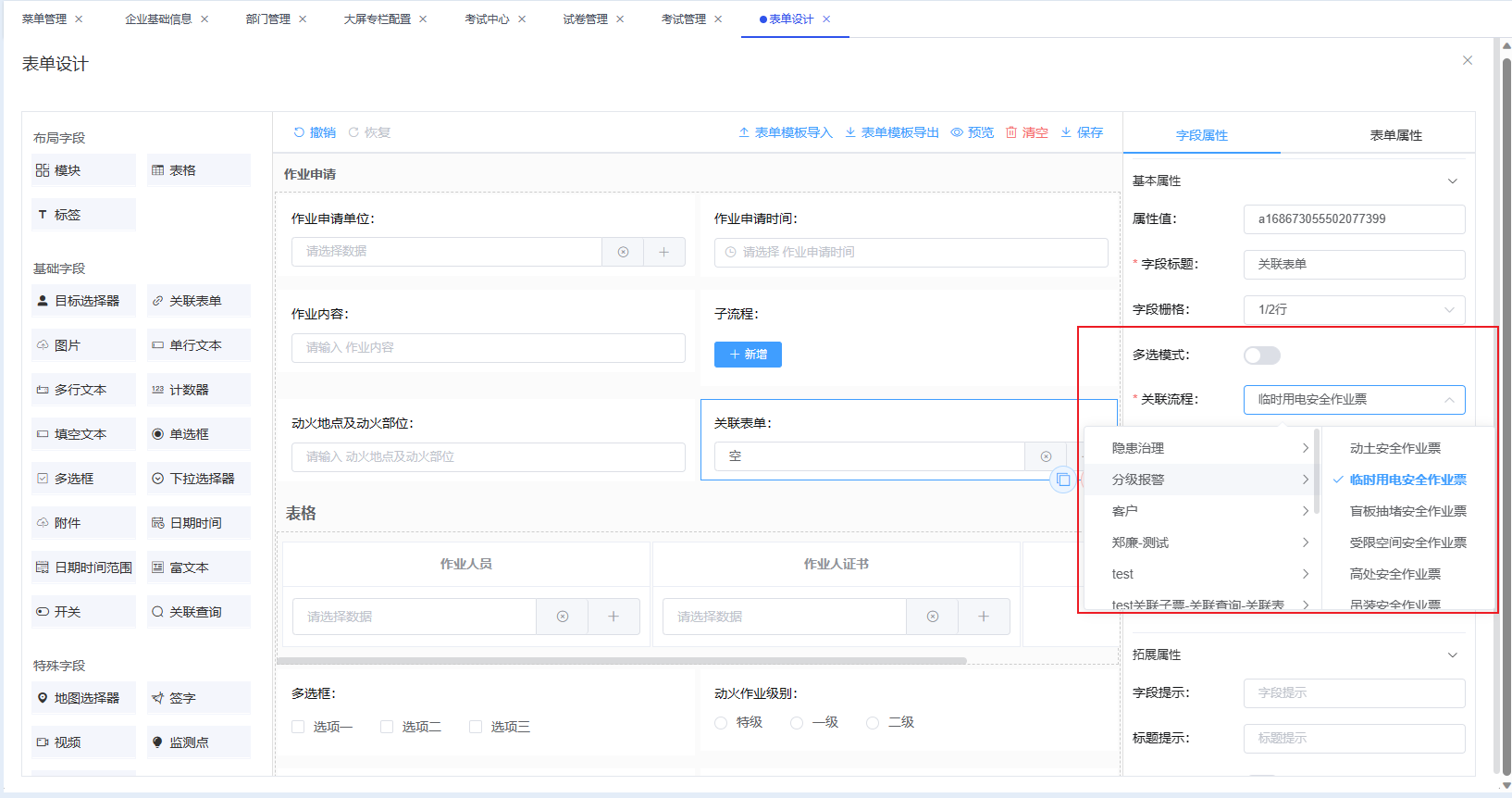

# 关联表单

关联表单，选择一个流程数据作为当前流程关联的内容进行展示

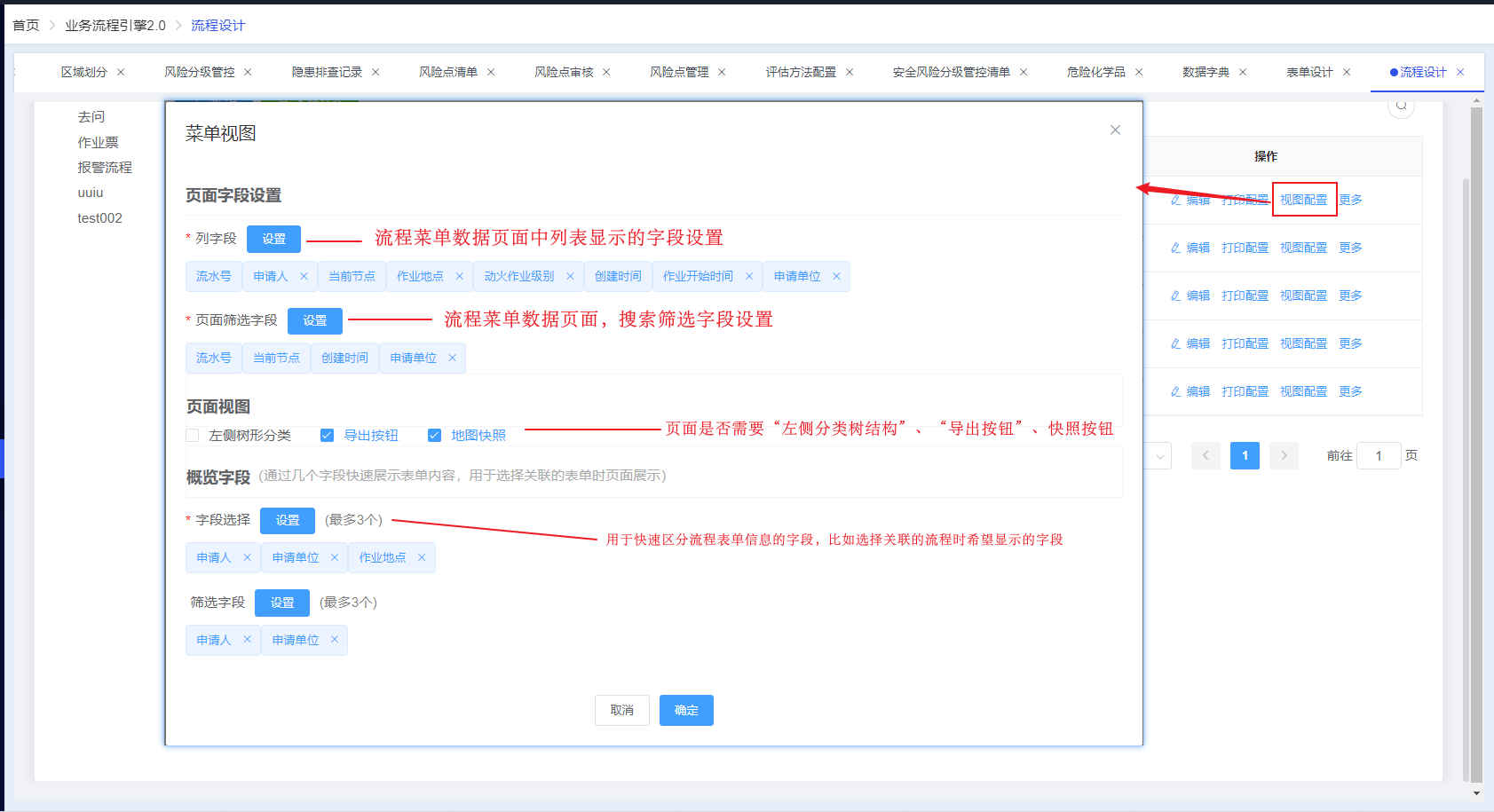

注意：设置的关联流程，需要在流程的【视图设置】中设置概览字段，否则实际使用上将无法显示数据。具体参看“视图设置”的说明。

属性配置说明：

多选模式：是否允许选择多个流程表单，默认为关闭状态
允许新增：是否允许在在当前表单新增数据，默认不允许。
数据填充：当【多选模式】关闭时（即单选才可配置）才展示该属性设置；作用是当选择了一个关联表单数据，将关联表单数据值反向填充到当前的相关字段中。

# 单行文本

需要输入字数较少的文本输入框

# 多行文本

需要输入字数较多的文本输入框

# 计数器

数字输入框，只允许输入数字

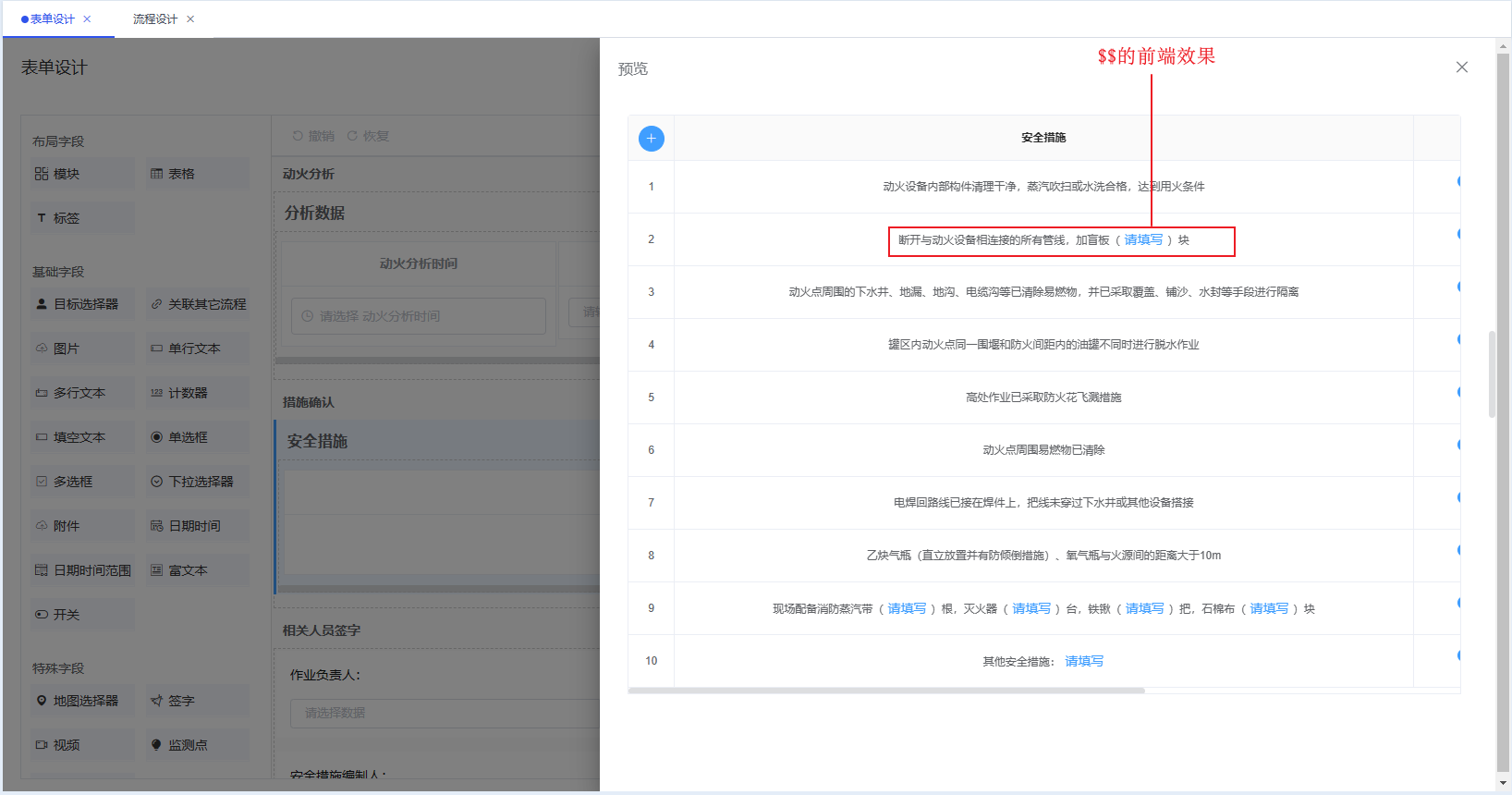

# 填空文本

带初始内容的文本。并支持对特定内容进行编辑，其他内容不可编辑的属性

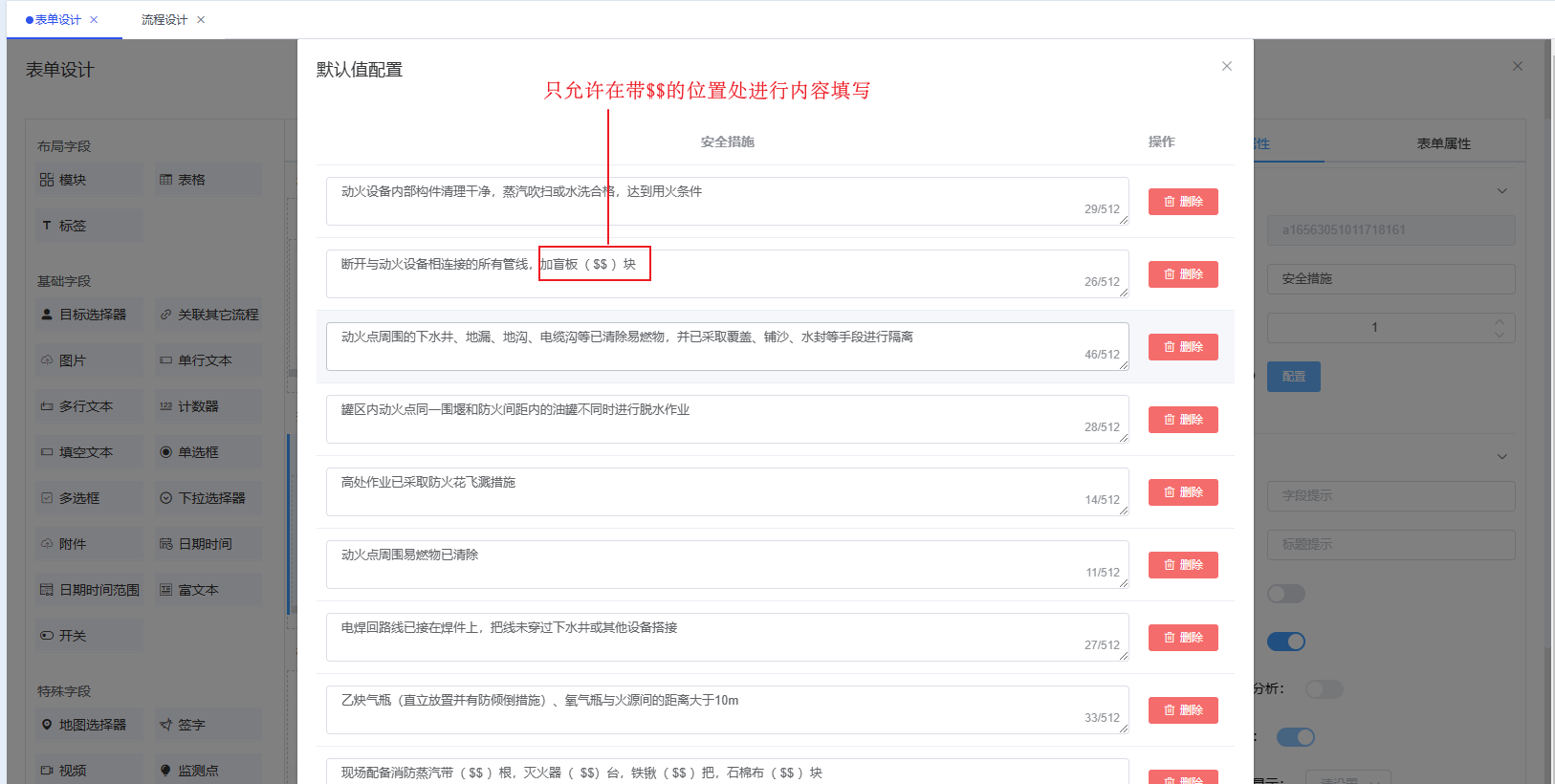

主要针对作业票措施确认环节，需要默认多条初始数据，并且默认数据不可修改，但特定位置可以编辑修改。可修改的地方，需要通过 $$ 符号标记。

./6LiuChengYinQing2.0.assets/1678181062243.png

./6LiuChengYinQing2.0.assets/1678181108626.png

# 单选框

单选框，只能选择一个选项

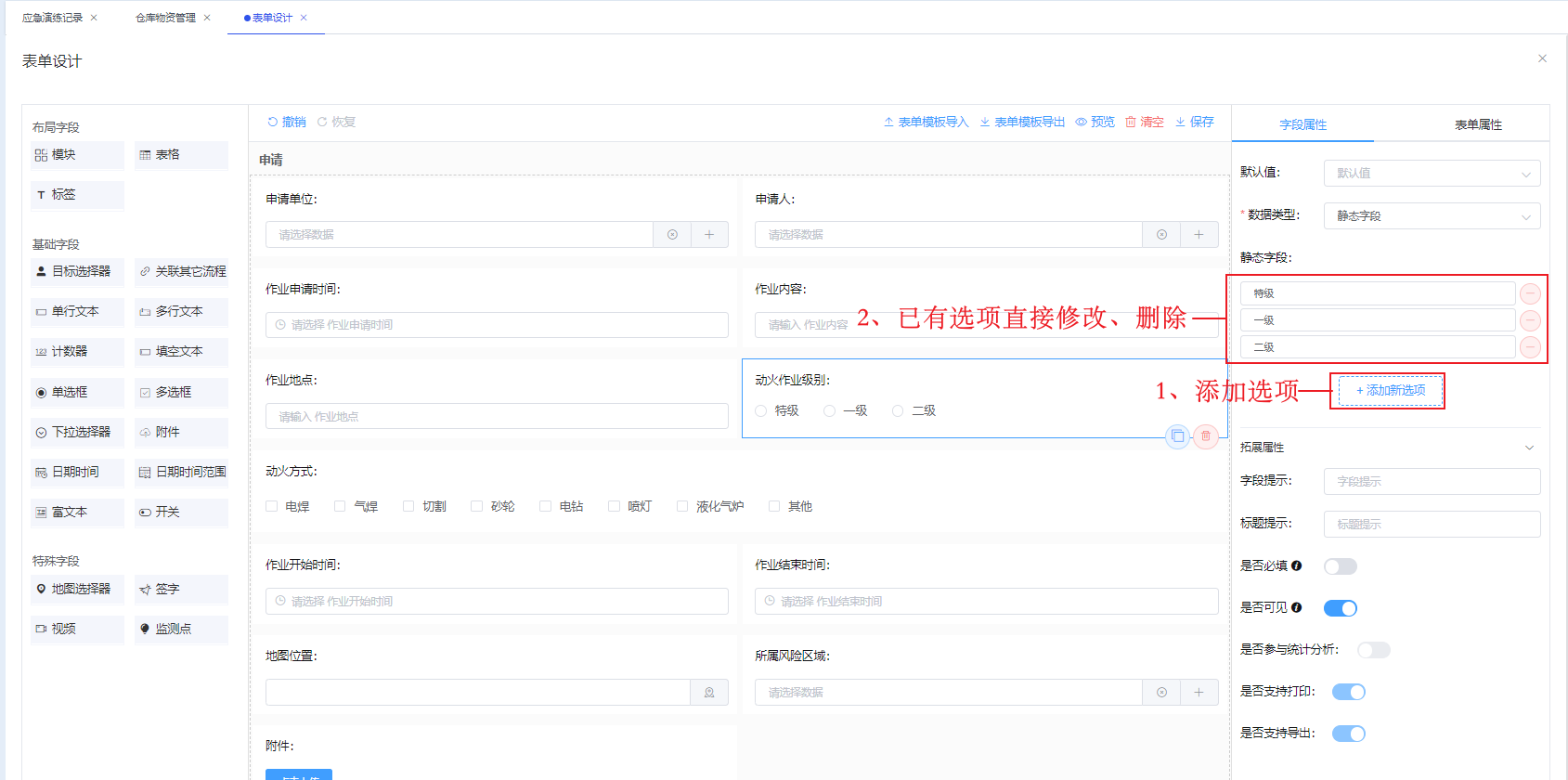

单选/多选/复选框内的选项内容，可以在字段属性中直接添加，操作如下：

# 多选框

多选框，可以选择多个选项

# 下拉选择器

通过下拉列表选择选项，可配置单选或多选

# 附件

附件上传，可以设置附件格式类型限制，比如只上传图片/视频/音频/文件/压缩包

# 图片

附件上传，可以设置附件格式类型限制，比如只上传图片/视频/音频/文件/压缩包

# 日期时间

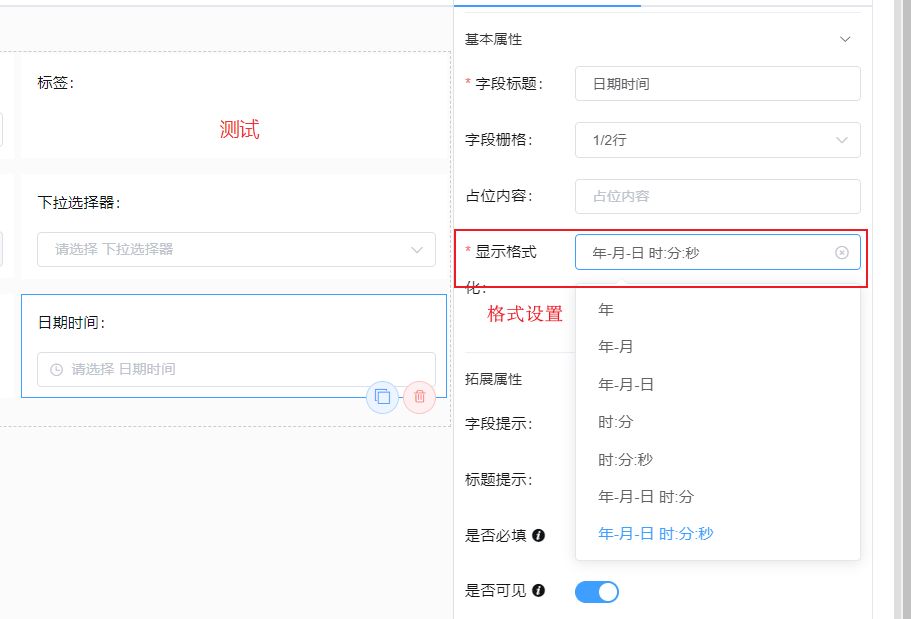

选择日期时间，支持多种日期格式：年/年-月/年-月-日/时-分/时-分-秒/年-月-日-时-分/年-月-日-时-分-秒

签字时间自动关联：

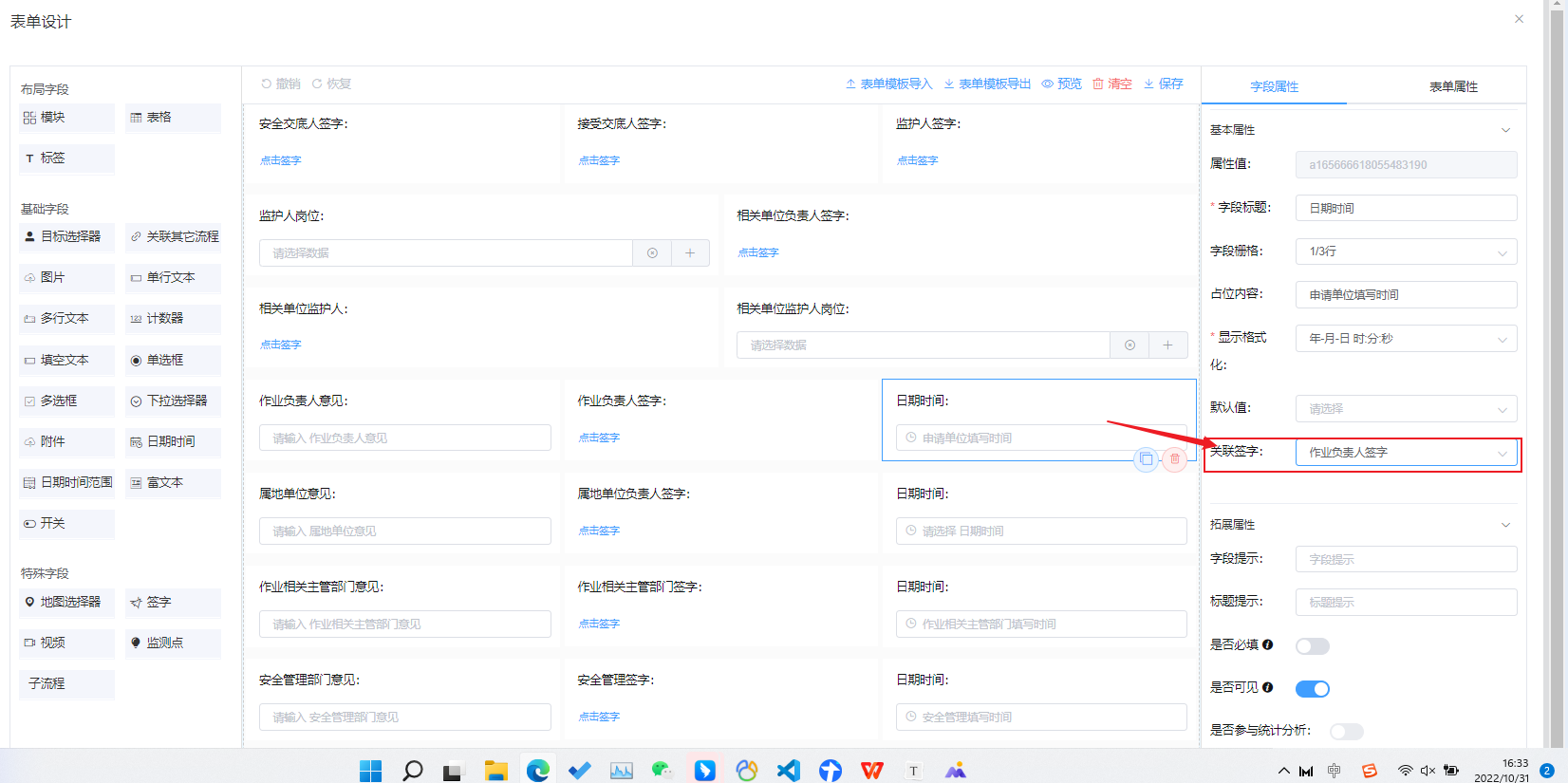

完成签字后可以自动填充签字时间，可以在时间字段的属性中设置“关联签字”

./6LiuChengYinQing2.0.assets/1667205236467.png

# 日期时间范围

时期范围选择，开始时间和结束时间在同一个字段中显示

# 富文本

富文本，可自定义文本段落样式的字段组件

# 开关

开/关字段

# 关联查询

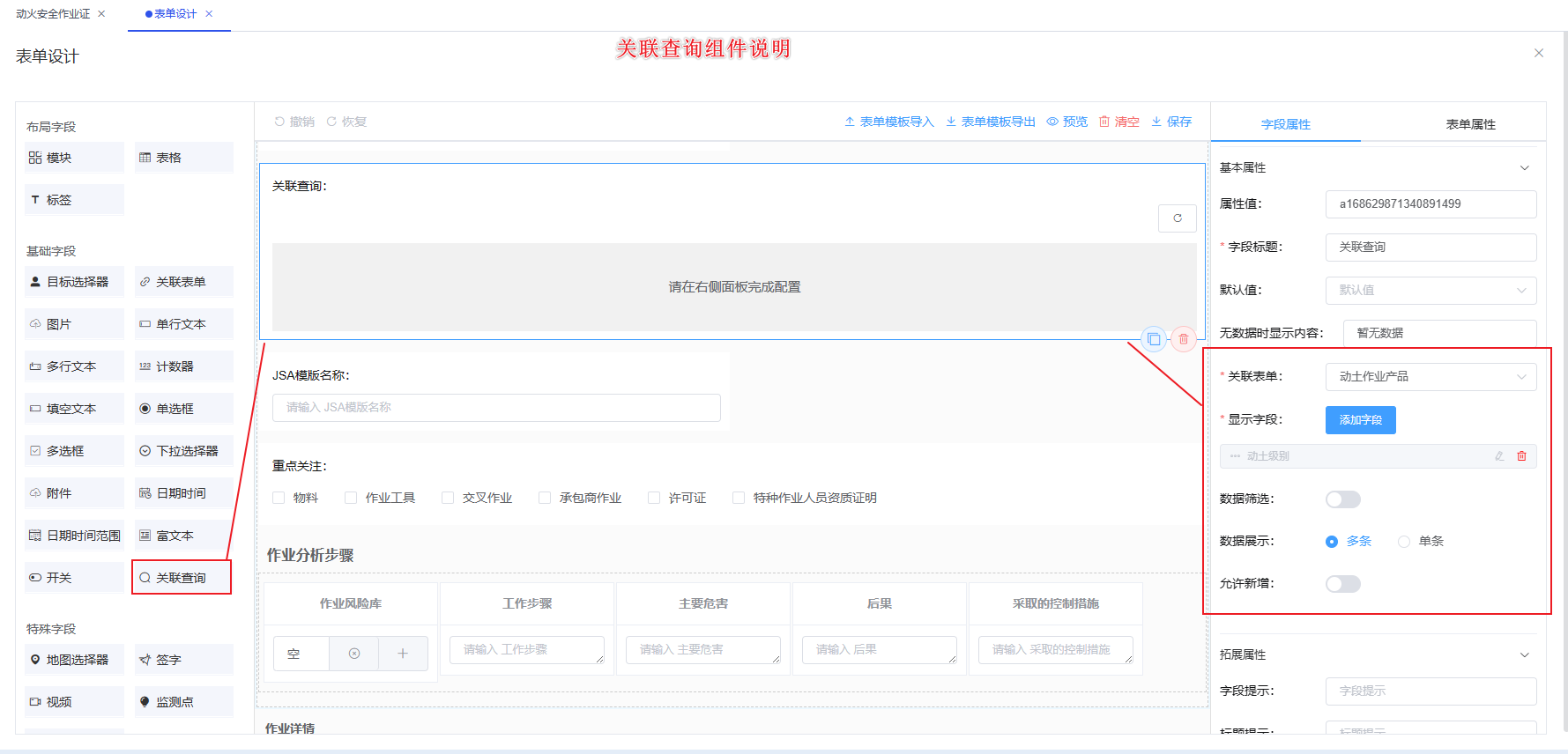

关联查询组件可以实现：从其他表单中查询数据并展示在当前表单中。典型场景：作业票需要关联JSA分析，我们可以将JSA配置成一个独立表单/流程，然后在作业票配置时使用关联查询组件，将JSA分析中的数据带入到作业票中。

68681258854

属性配置说明

关联表单：选择一个关联表单，该表单的数据可以直接展示在当前表单中
显示字段：设置在当前表单中展示关联表单的哪些字段。
数据筛选：数据筛选作用是控制只有符合条件的数据，才会在当前表单中展示。
数据展示：【多条数据】将显示所有数据，【单条数据】只显示最近一条数据
允许新增：是否允许在当前表单中，直接新增关联表单的数据。并且支持在新增数据时，将当前表单的数据传值到关联表单中。目前只允许相同类型的组件进行传值。

# 地图选择器

在企业地图上画区域的字段组件

# 签字

签字组件

签字定位校验 项目如果已经启用了人员定位系统，则签字组件可以结合定位功能，辅助业务的定位校验，确保人员在指定的业务现场。

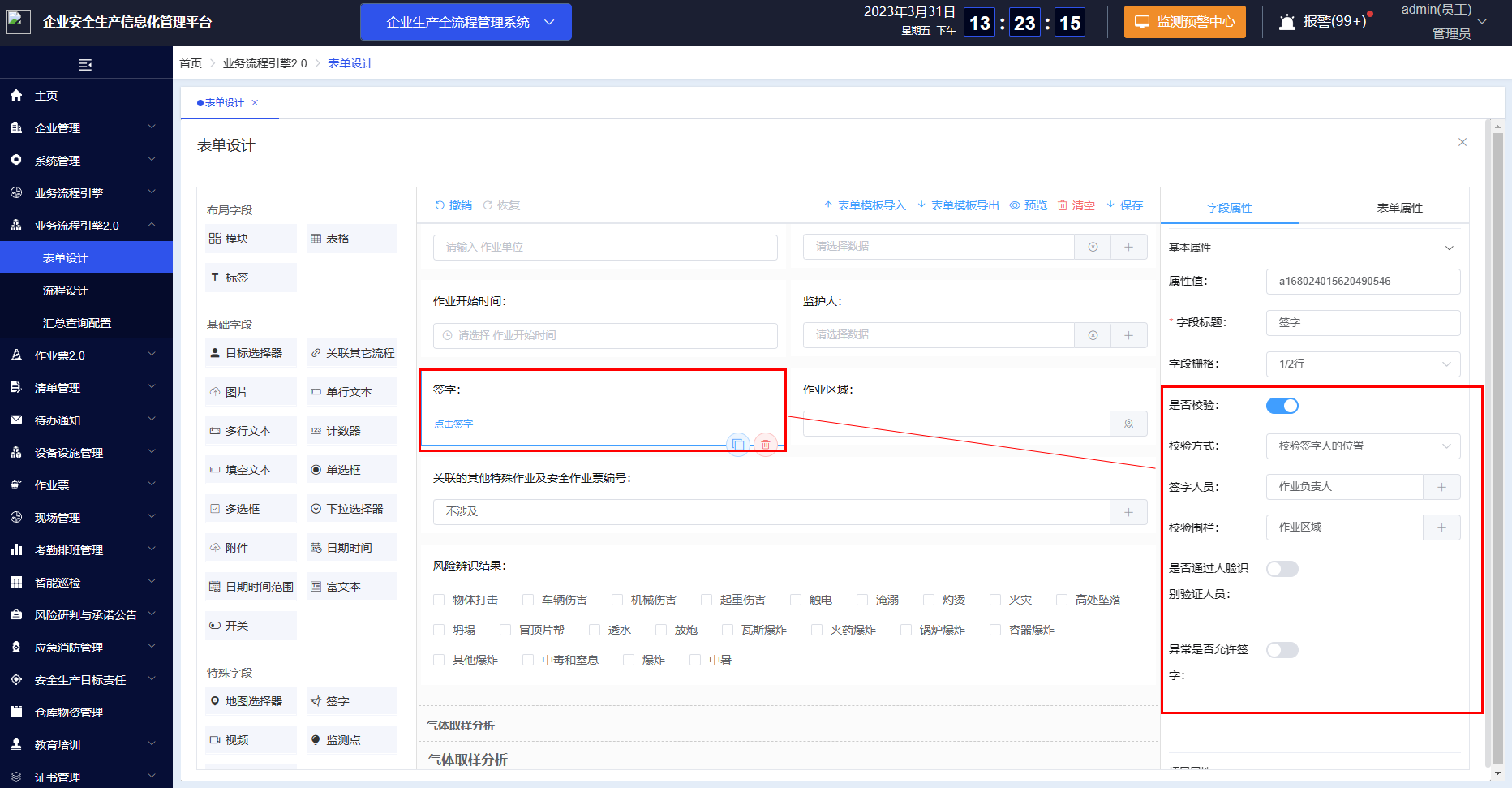

1.选中要设置校验的签字字段，在右侧“字段属性”中【是否校验】开启

2.选择校验方式【校验签字人位置】（“校验PDA位置”存在较大不确定性，请咨询实施交付经理）

3.签字人员：选择一个人员字段，作为指定要位置检验的人员。

4.检验围栏：选择地图组件的字段，作为要检验的位置区域

5.异常是否允许签字：可以根据需要是否开启，如果不开启则，签字时人员必须校验成功，流程才能继续流转。如果企业中某些区域未实施定位信标，则可以开启此功能，在使用时位置校验失败，只要填写相关说明就可以继续流转
签字的人脸识别功能

如果当前项目已启用人脸功能，可以通过人脸识别功能，确保本人作业或自动获取签字。 **注意：**使用此功能，请确保已申请人脸账号，并在配置管理中已设置好相关配置项。

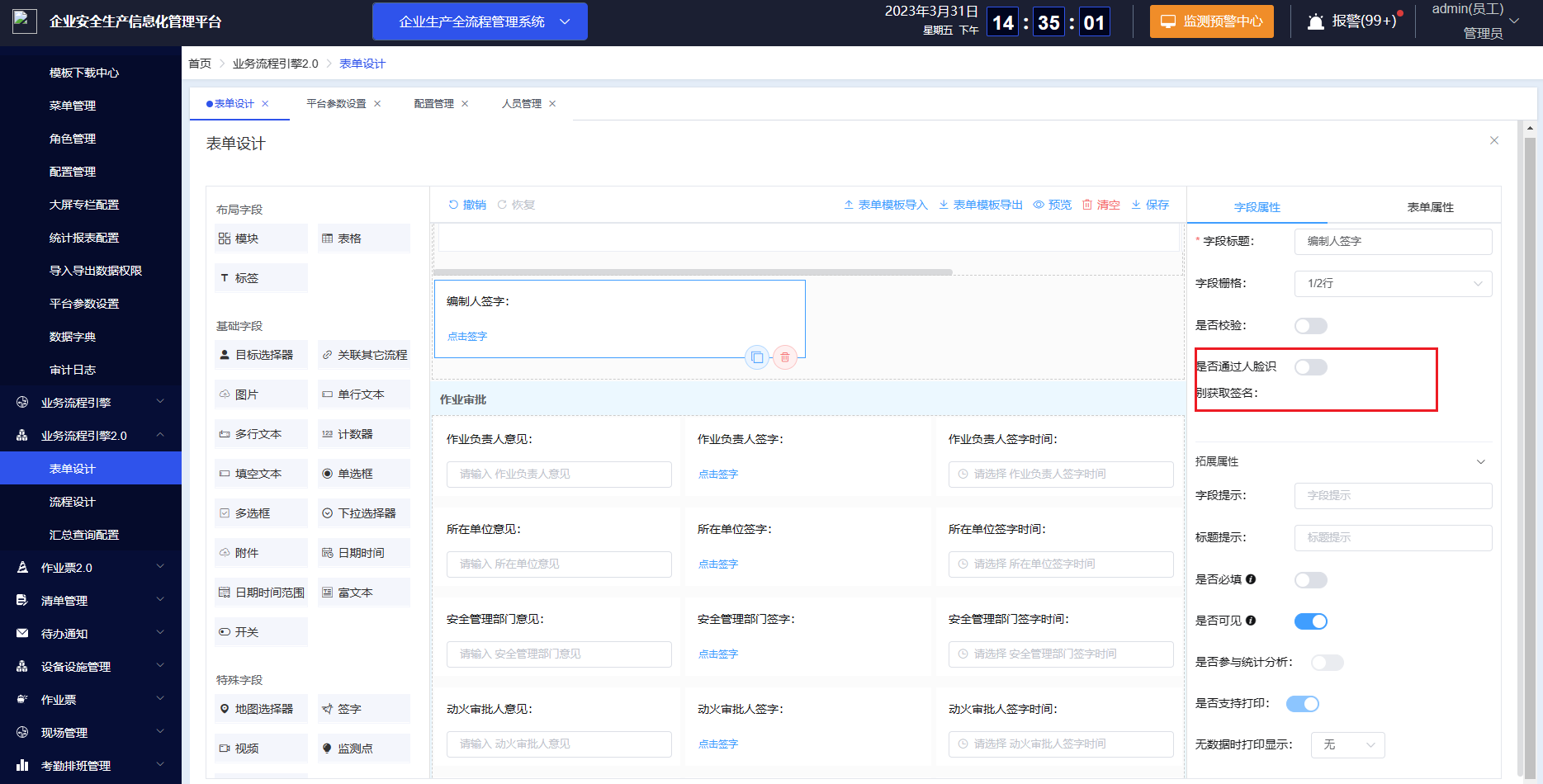

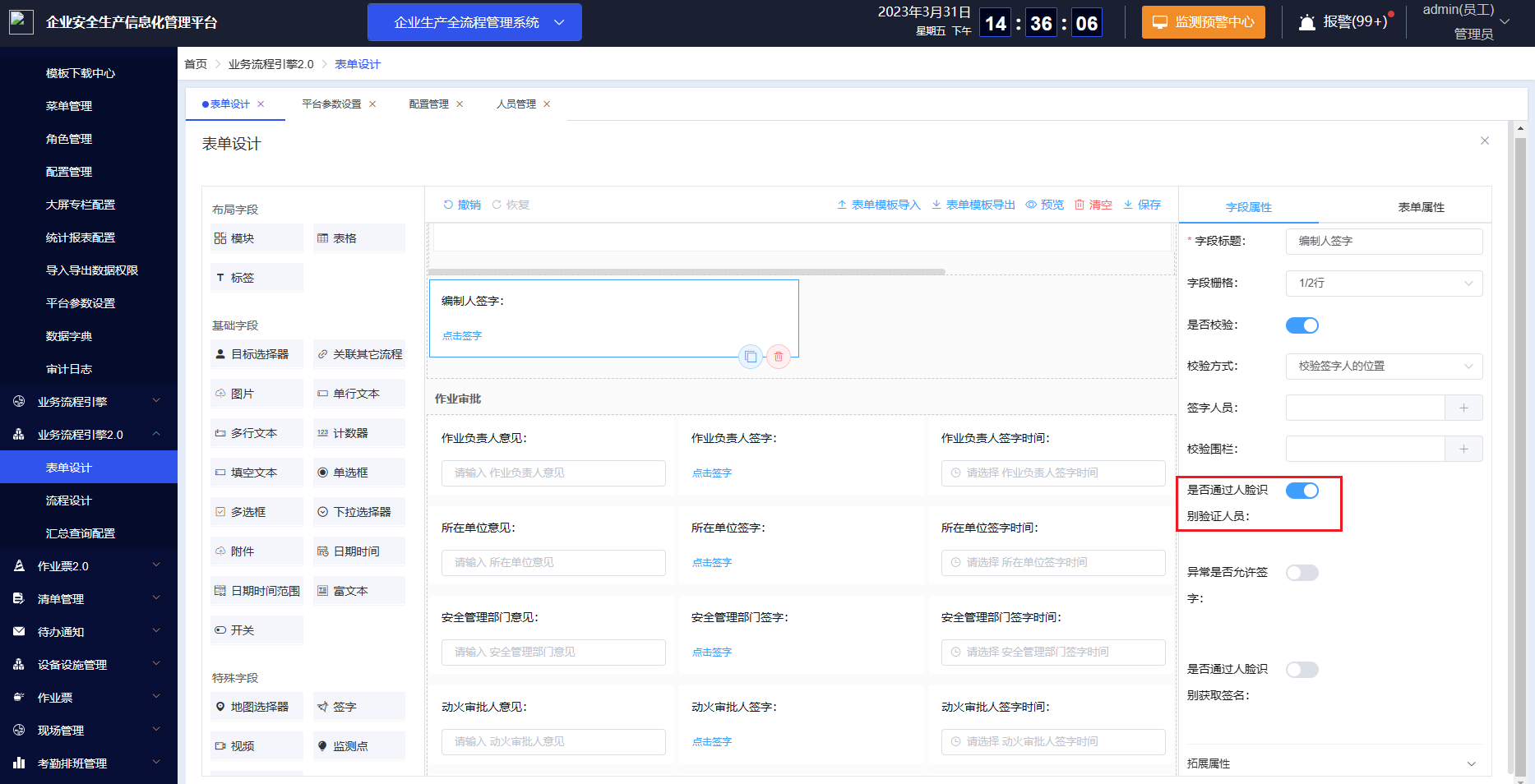

1. 通过人脸确保是本人首先“是否校验”为开启，并在“是否通过人脸识别验证人员”选项中设置为开启。
2. 通过人脸获取签字

  目前签字功能是获取签字图片，如果企业有严格的要求，需要签字人员必须是本人，则可以先通过人脸识别出人员，再自动获取其签字的方式实现。配置如下：

  **注意：**直接使用”通过人脸获取签名“除了要有人脸账号密钥，还需要在配置管理【app.face.Search】参数中设置为”开启“
批量签字

目前仅在“表格”组件下的签字组件支持批量签批（APP端），拖入一个表格组件，然后在表格组件中拖入签字组件，那么当表格中有多行数据时，APP端自动会显示“批量签批”的按钮，通过勾选多项数据，一次性完成签字。

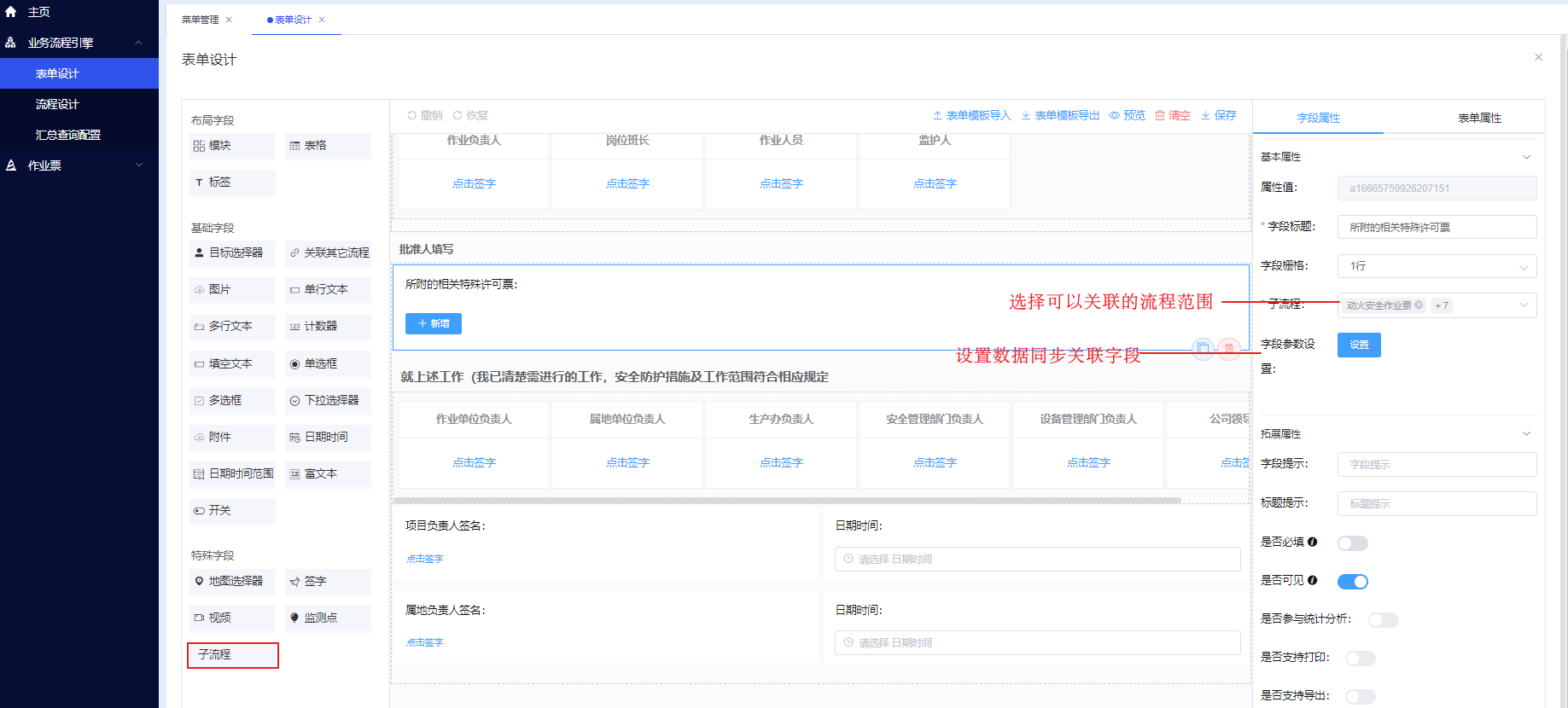

# 子流程

子流程关联配置，可以设置当前流程可以触发哪些子流程。子流程的触发也可以在流程设计中配置，参见【流程设计--子流程配置】的说明

使用方法如下： 1、关联流程范围设置：

选择当前流程可以触发哪些流程

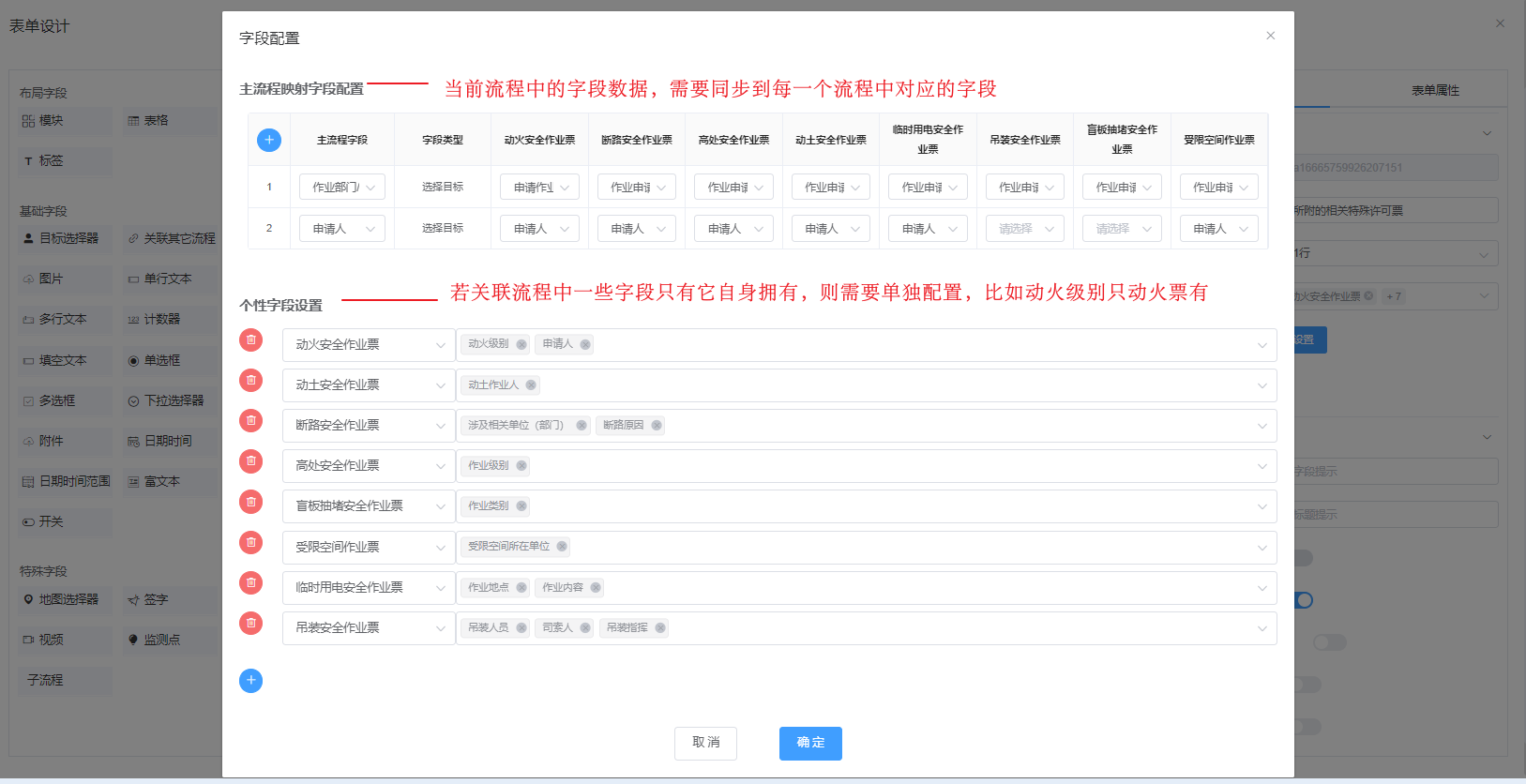

2、字段同步设置：同步设置可以将当前流程的字段数据带入到子流程的相应字段中，减少数据的重复填写

3、流程触发设置

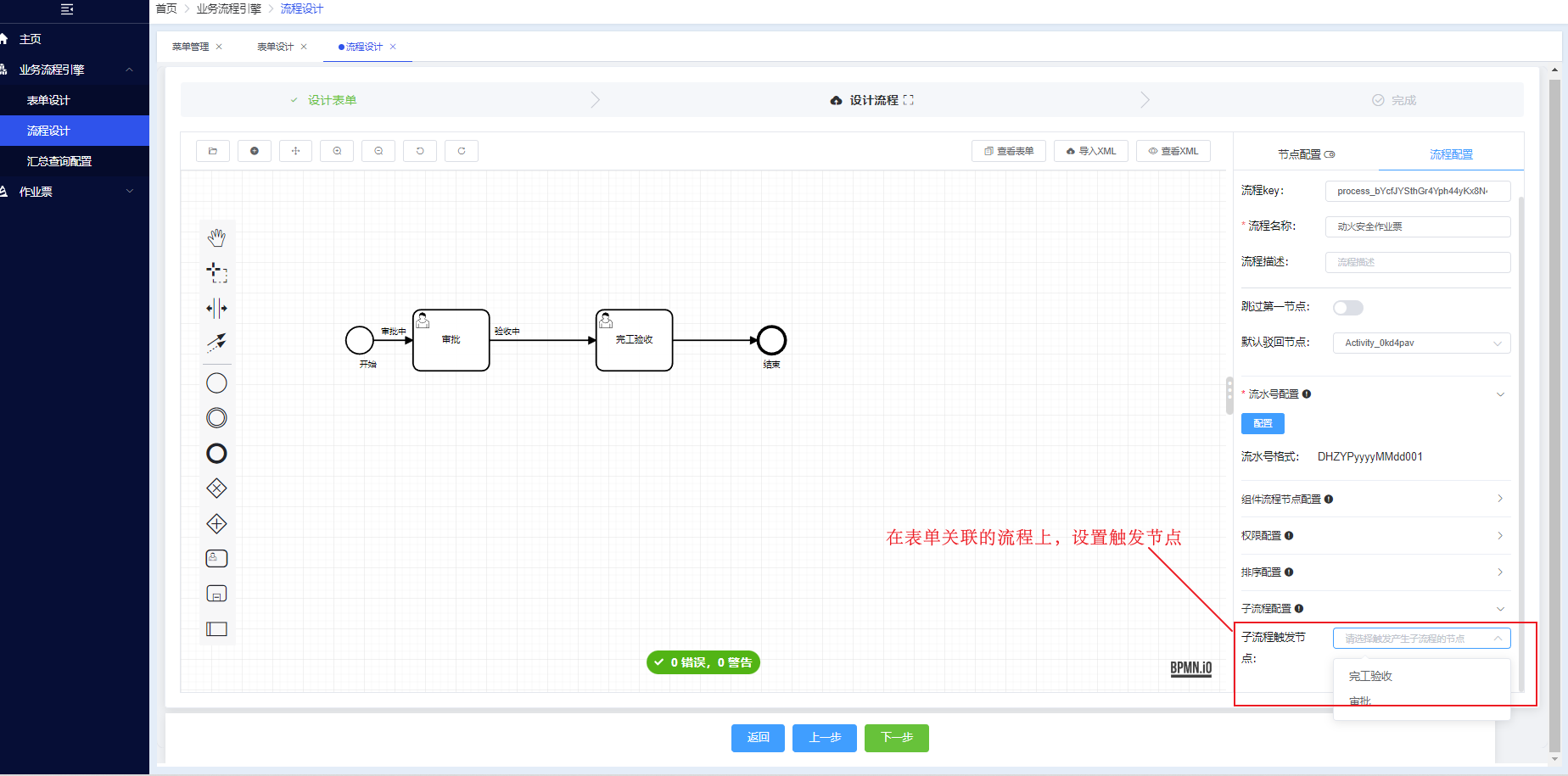

子流程的表单设置好之后，还需要在关联的流程设计中，设定触发节点；子流程将在设置的节点通过后触发。

4、子流程数据查看和处理

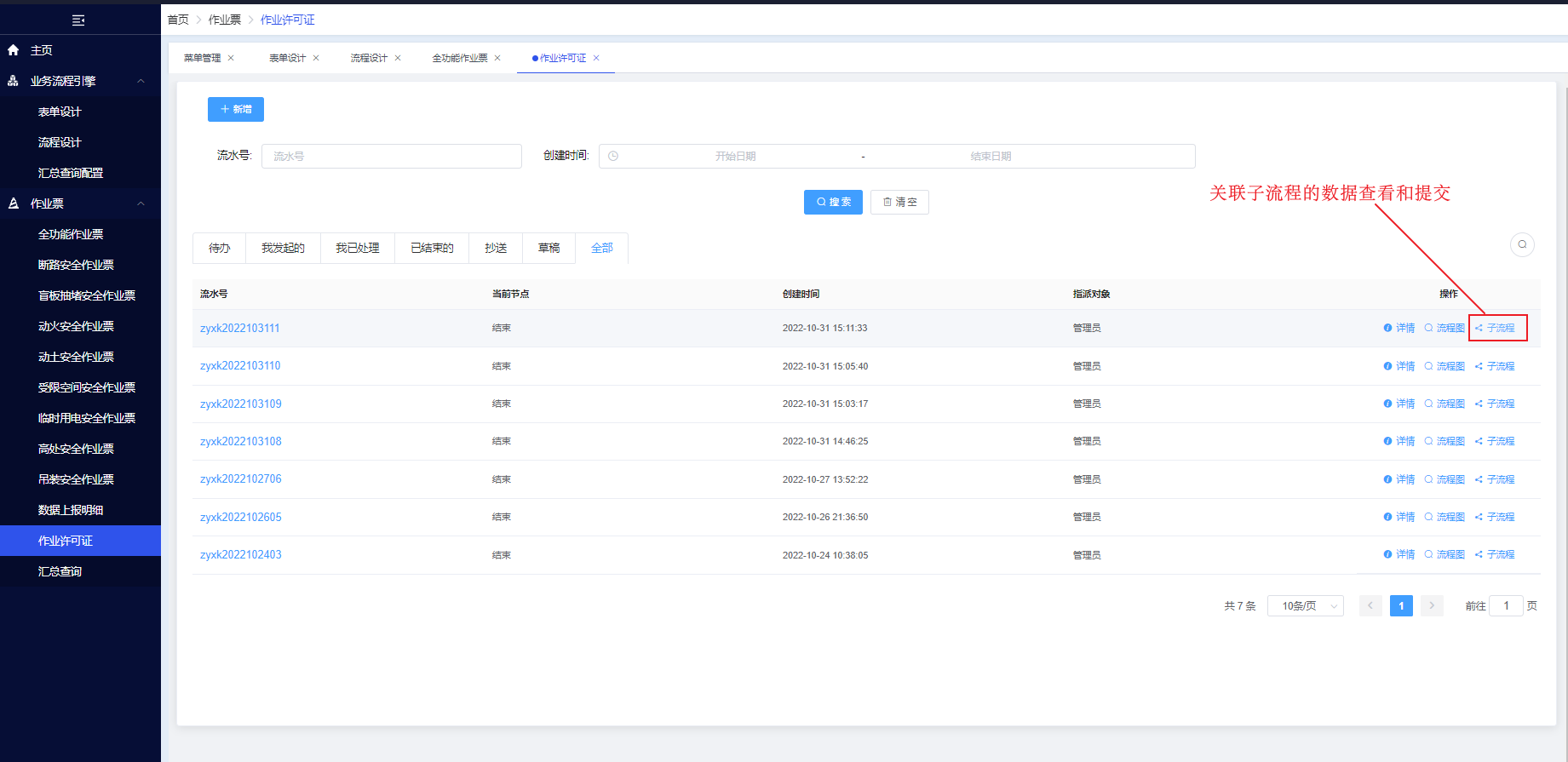

自动触发的子流程数据将在主流程列表页【全部】页面中的【子流程】按钮中查看，首次触发的子流程数据也可以在子流程菜单页面的【草稿】中查看。

触发的子流程将按各自独立的流进行审批流转，需要逐个单独提交处理数据。

# 视频

关联视频探头或移动视频设备，并在流程中播放显示

配置说明：使用视频字段后，还需要在关联的流程中配置开始-结束时间才可以正常生效。

# 监测点

关联监测点数据，并在流程中获取实时数值或历史趋势数值

配置说明：监测点字段，同视频字段一样需要在流程编辑页面设置开始结束时间

# 三. 流程设计

设计流程流转节点和相关审批人员，保证流程按照企业实际情况运转。

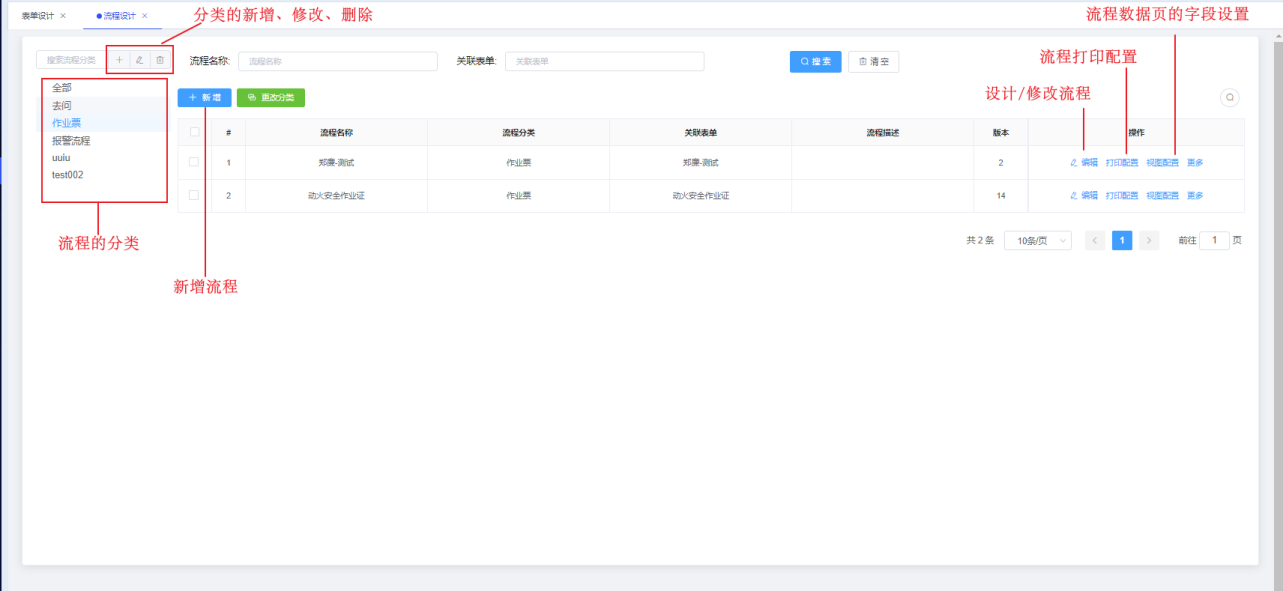

# 3.1. 新增流程

1、点击“新增”按钮

在流程设计页面，点击“新增”按钮添加新的流程

注意：流程必须要选择一个分类，如果没有合适的分类可以先在左侧栏新增一个分类

2、关联表单

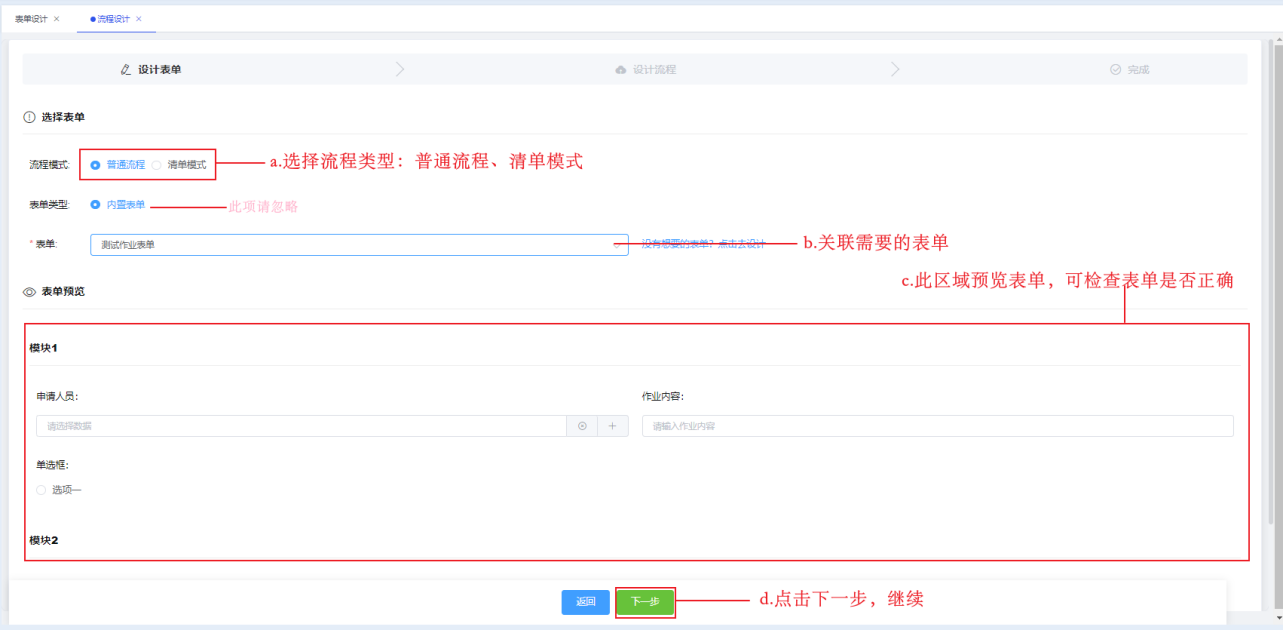

正式设计流程节点之前，需要先选择流程模式：普通流程（默认）和清单模式；并且选择一个关联的表单。

然后点击”下一步“,正式设计流程。

# 3.2. 基本信息配置

进入流程设计页面，在页面右侧的”流程配置“中设置:

• 流程名称：流程的名称，必填

• 流水号规则：流程编号的自动生成规则，必填

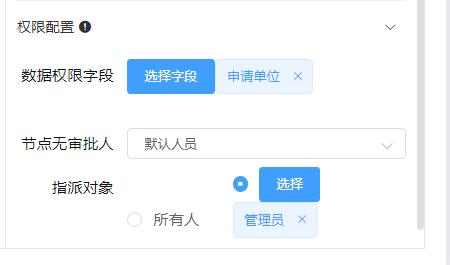

• 权限设置：

– 数据权限字段：用于在待办和全部数据中区分流程数据所在部门组织，比如设置权限字段为“申请单位”，当前账号在待办和全部中能看到的数据，只有“申请单位”字段中填写为账号所在单位的数据。

– 节点无审批人员时指派对象：默认是所有人可查看，支持设置为指定人员，比如：管理员

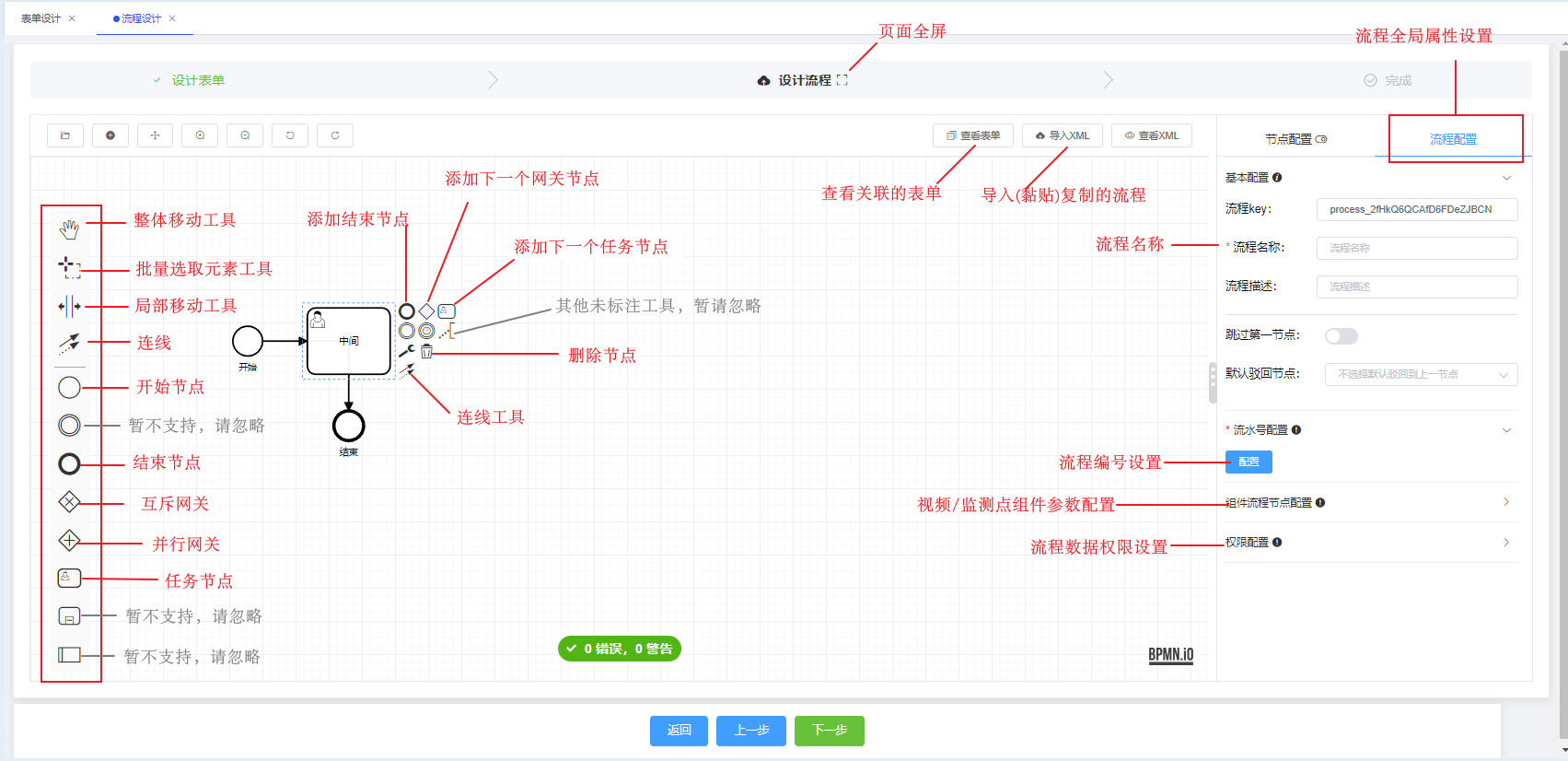

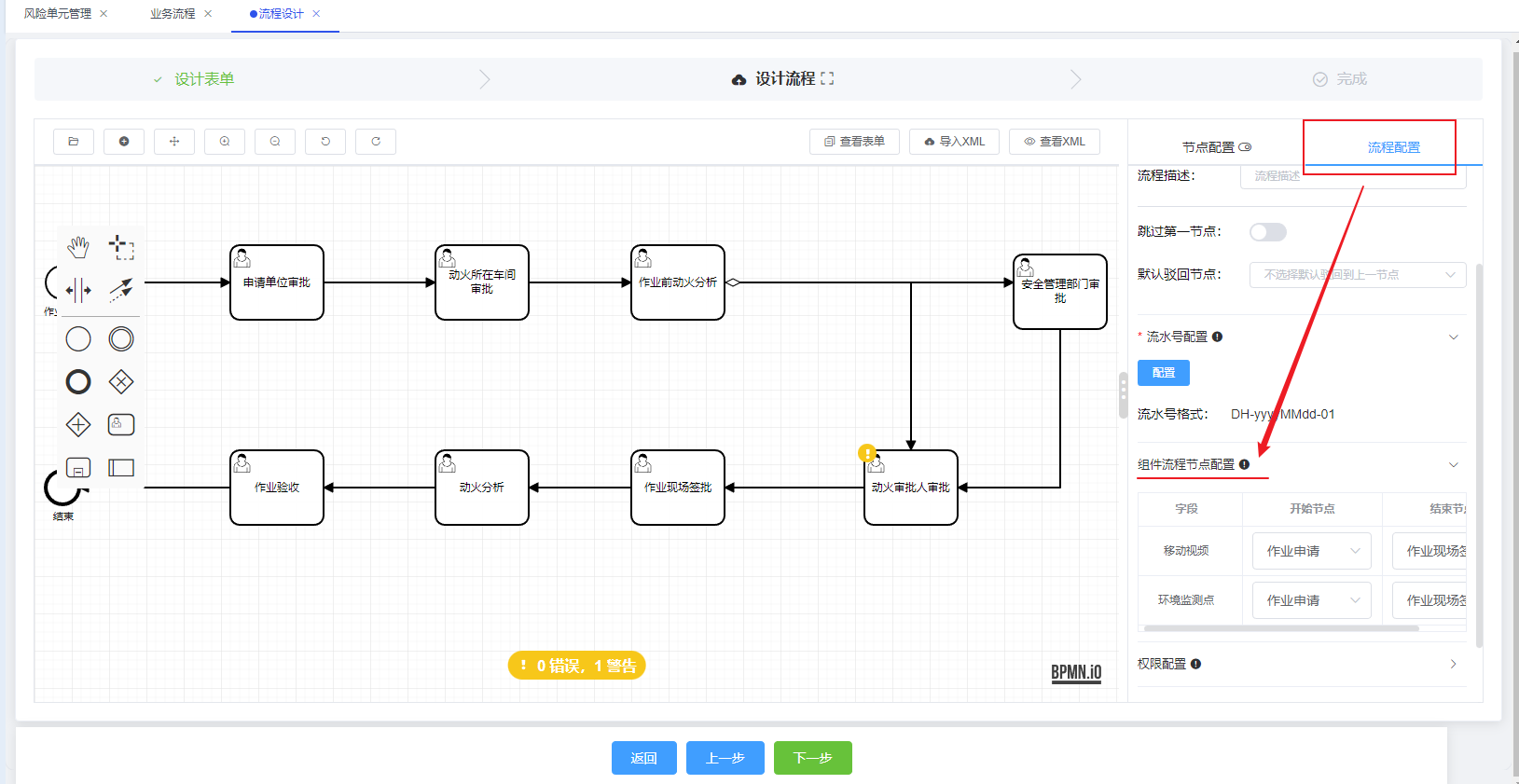

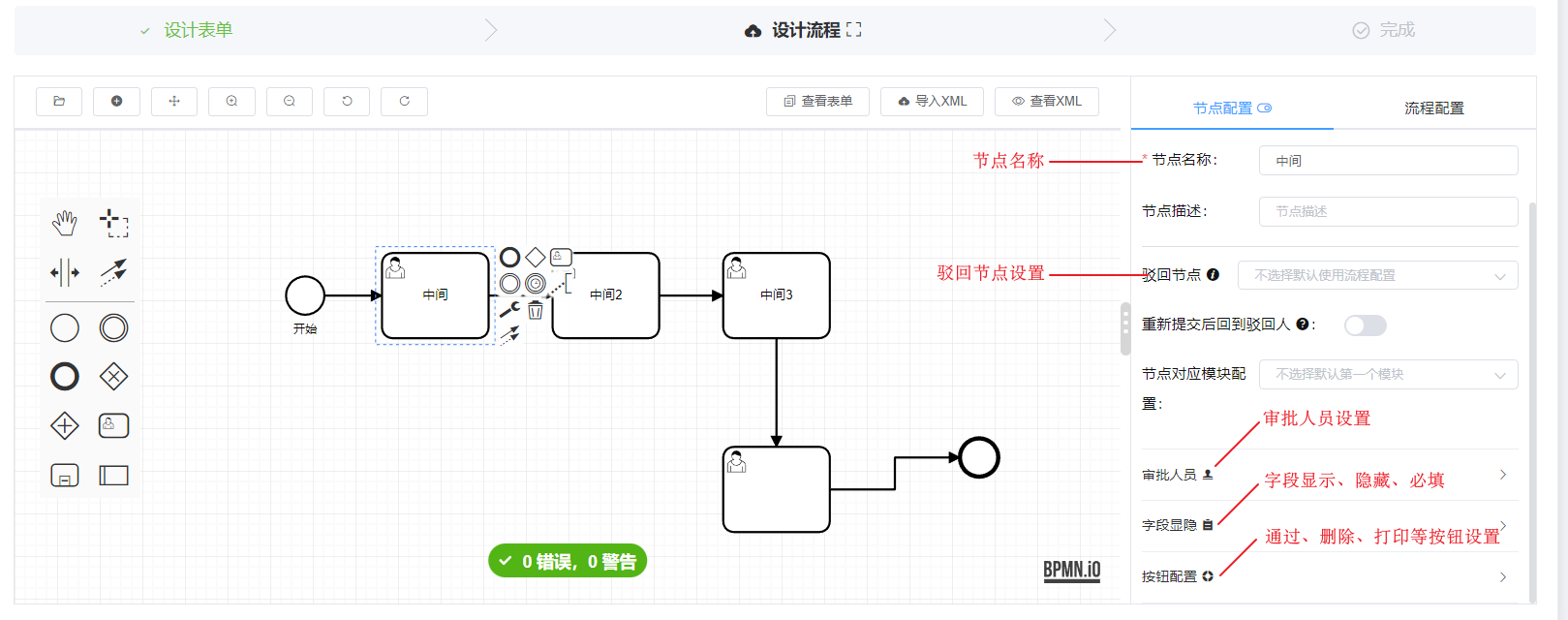

流程设计界面说明

# 3.3. 添加流程节点

1、添加节点

系统初始默认一个开始节点、一个任务节点、一个结束节点。如果需要新增其他节点，选中任务节点，在右侧出现的工具选项中，选择”添加下一个任务节点”

2、节点名称设置

双击节点可设置节点名称；或者选中节点后在右侧“节点配置”中设置名称。（2边的名称会自动同步更新）

特别说明：2.0流程引擎可以不需要设置连线的名称！

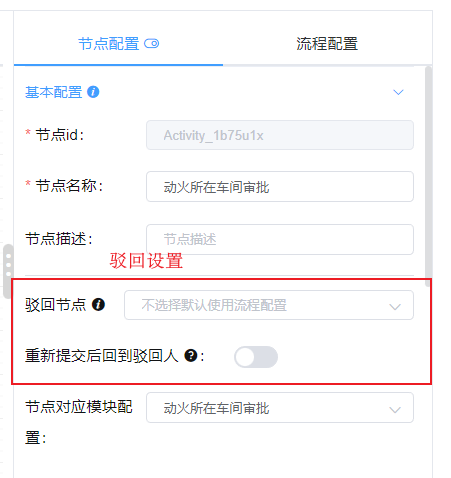

# 3.4. 驳回设置

节点的正常审批“通过/不通过”,不再需要通过网关设置，只需要在相应节点设置其驳回节点即可。

• 默认设置：驳回节点默认使用流程配置中的选项，默认的是驳回上一个节点

• 重新提交后回到驳回人：如果开启此设置，则节点驳回后重新提交，会自动回到当前节点而不是流程的下一个节点。

# 3.5. 网关与流程分支

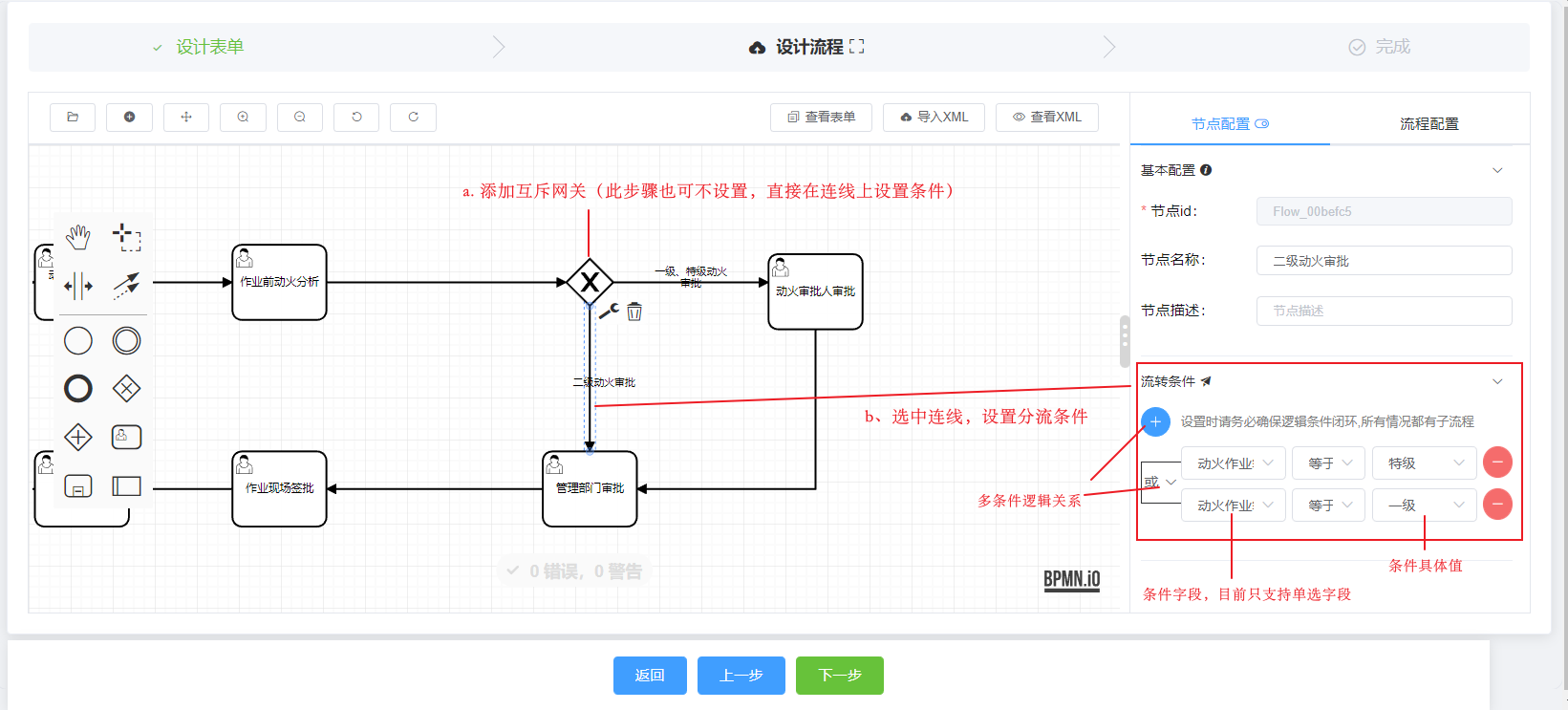

条件分支网关

对于在某一个节点后，流程需要根据不同的条件走不同的分支流程。可进行如下操作:

a、添加互斥网关（中间为x的棱形，也可以不添加此网关，直接拖入多个用户任务节点，然后在每个节点上直接设置分流条件）

b、添加多个分支节点

c、选中每个分支的连线，设置流转条件

（注意每个分支连线都要设置条件，并且保证条件是闭环的，所有的数据都有对应分支）

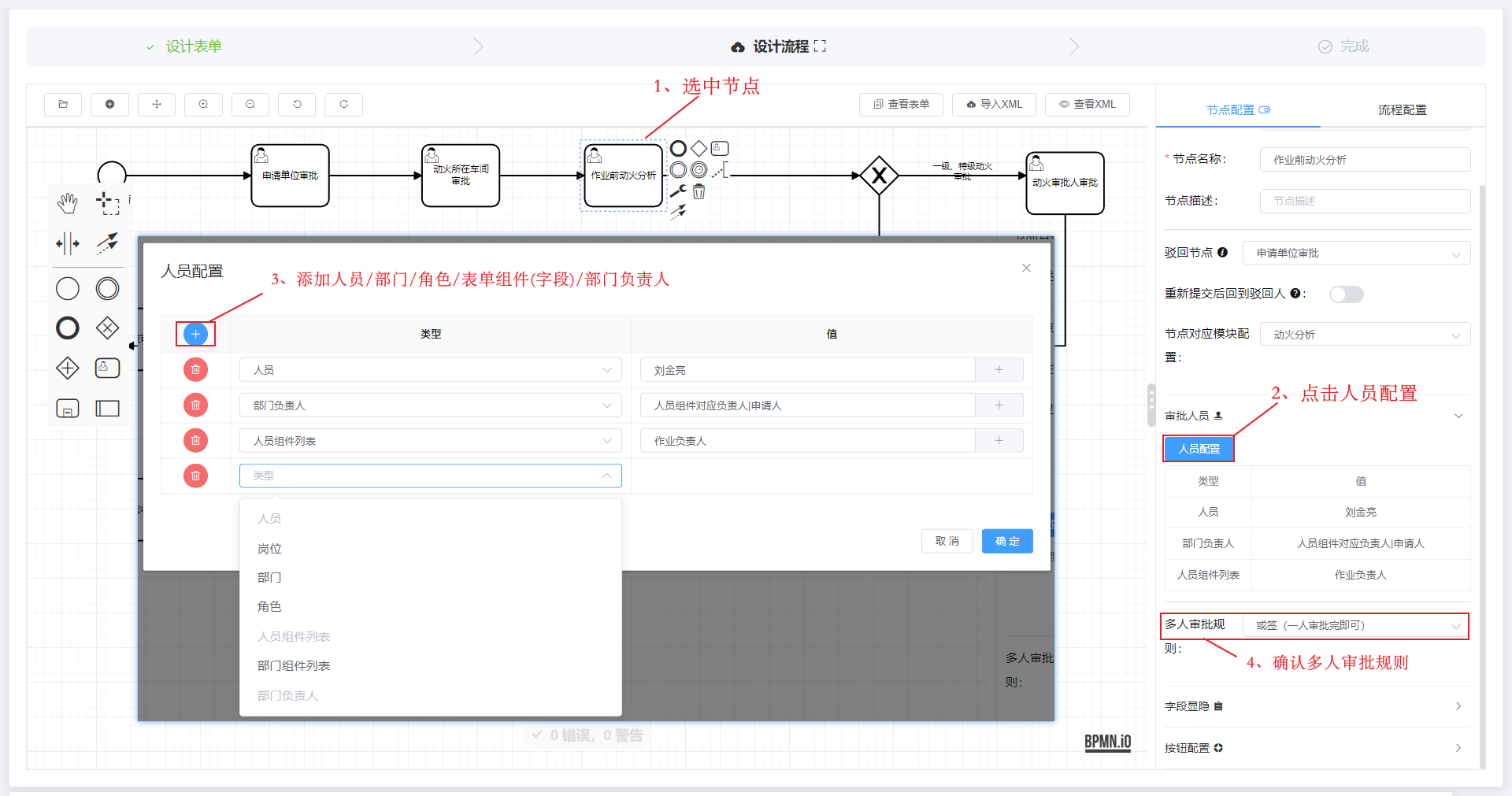

# 3.6. 审批人员设置

设置节点的审批人员和审批规则，操作步骤如下：

1、选中要设置的节点

2、右侧【节点配置】中，点击“审批人员”属性，并点击“人员配置”进行添加

3、在弹窗中，点击“+”新增审批人员。

目前支持的人员类型说明如下：

• 人员：具体的人员姓名，可多选

• 岗位：岗位工种中的岗位，可多选；如果只选择岗位，则岗位下所有人（包括不同部门的同岗位人员）都可以审批；如果选择了“部门+岗位“则只会由所选部门下的岗位进行审批。

• 角色：指角色管理中的角色，可多选；选中角色下所有人都可以审批

• **部门：**指组织架构中的部门，可多选；选中部门下所有人都可以审批。

• **人员组件列表：**指表单中的人员组件(字段)，选择某一个组件(字段),则根据表单中该组件(字段)实际填写的人员进行审批

• **部门组件列表：**指表单中的部门组件(字段)，根据表单中该部门组件(字段)实际填写的部门下所有人员都可以进行审批

• 部门负责人：指某个部门的负责人进行审批，目前只支持人员组件所在的部门负责人，例如：设置了【人员组件对应负责人|申请人】，且表单数据中的“申请人”字段填写了张三，则由张三所在部门的负责人进行审批。

4、确认多人审批规则

• 或签（一人审批完即可）：只需要一个审批完成（不管是通过还是驳回），当前节点就完成审批。

• 会签（需多人审批通过）：当前节点多人审批时，多个人可同时进行审批且需要多个人审批通过（默认需要全部人员通过），节点才能通过；任何一人驳回则节点被直接驳回。

• 依次签批（按顺序依次签批通过）：按照添加的人员顺序逐个签批，所有人通过后节点才能通过。注意：目前顺序不能手动指定，系统根据添加时的顺序自动排序的。

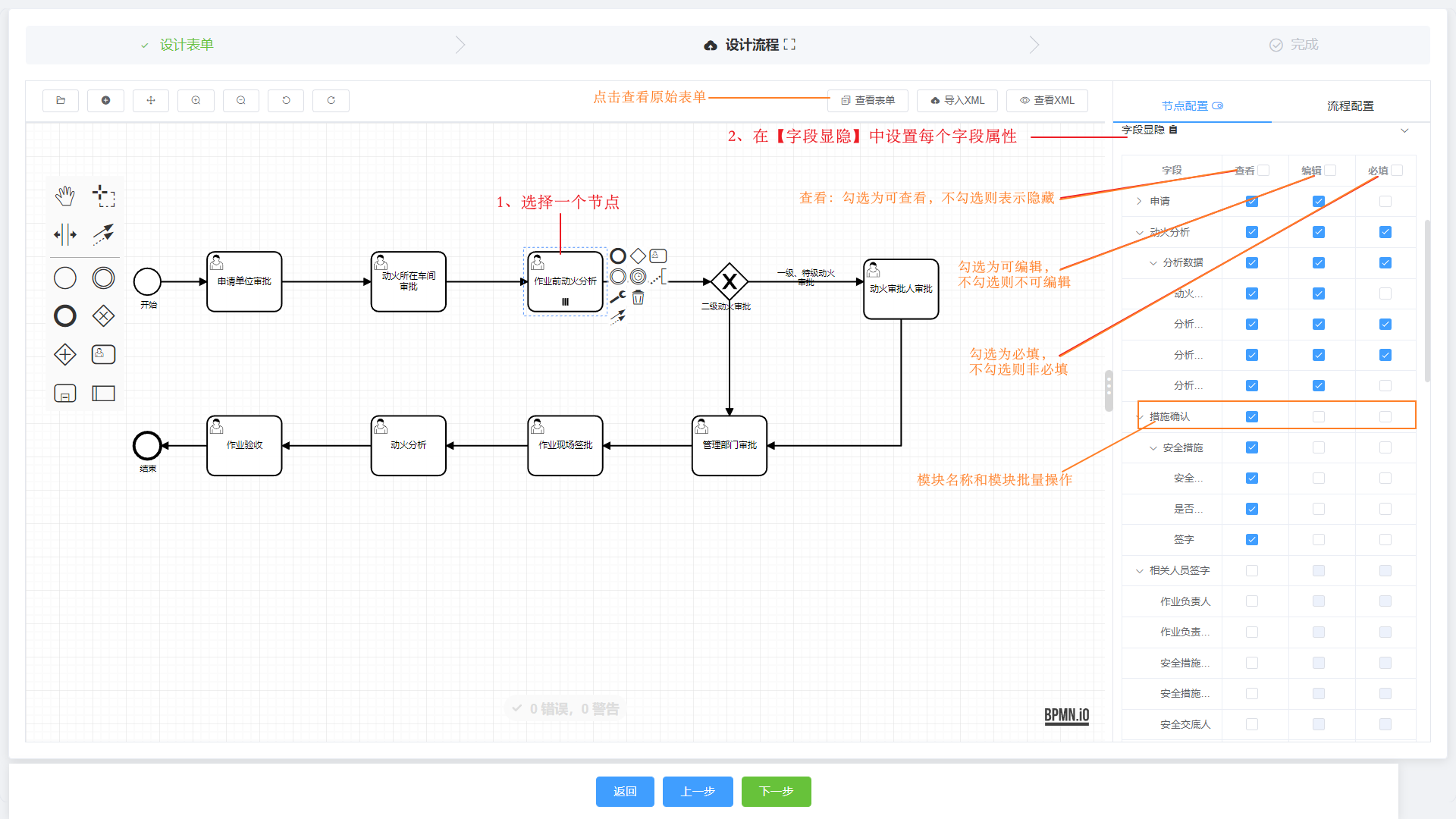

# 3.7. 字段显隐设置

设置每个字段在节点中显示、隐藏、必填属性，操作步骤如下：

1、选择一个节点

2、在【字段显隐】中设置每个模块/字段的属性

• 查看：勾选，表示字段在当前节点 “显示”，不勾选，表示当前节点隐藏该字段。

• 编辑：勾选，表示字段在当前节点可编辑；不勾选，表示不可编辑。

• 必填: 勾选，表示当前节点必填；不勾选，表示非必填。

你可以通过模块进行批量操作，在模块名称的相应属性上勾选，则该模块所有字段都会被勾选上。

3、按上面2步依次在每个节点中设置完成

特别说明：

在2.0版本中，开始节点也是需要设置字段显隐的,开始节点对应表单的申请页面!
如果需要根据字段取值不同来控制其他字段的显示/隐藏，请查看【表单设计】中【字段关联显隐控制】

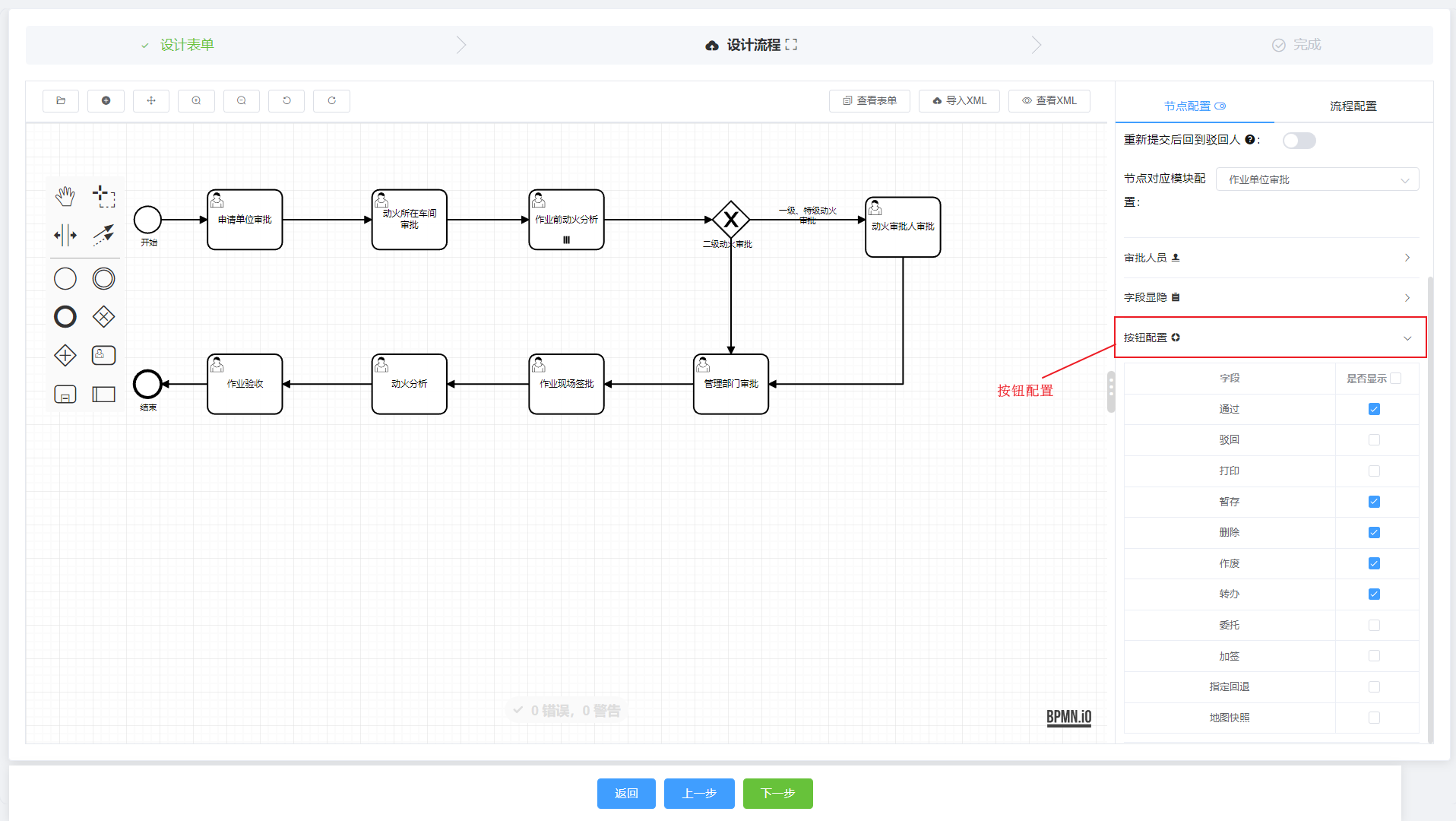

# 3.8. 操作按钮设置

对每个流程节点中显示的按钮进行配置

共包含以下类型按钮：

• 通过：当前节点执行完成，通过。

• 驳回：当前节点如果要驳回操作，可设置“驳回”按钮。

• 打印：对表单进行打印。

• 暂存：临时保存数据，暂存后流程节点还是停留在当前节点，需要从草稿箱中重新提交。

• 删除：删除当前流程任务。

• 作废：作废当前流程，流程直接结束。在APP端显示为“终止”

• 转办：将当前节点转给其他人进行审批

• 委托：将当前节点临时委托给其他人，委托人处理完成后重新回到当前节点人员审批。

• 加签：仅针对会签的节点，在当前节点审批完成通过后，临时增加一个审批人进行审批，增加的审批人通过后，正式进入下一个节点。

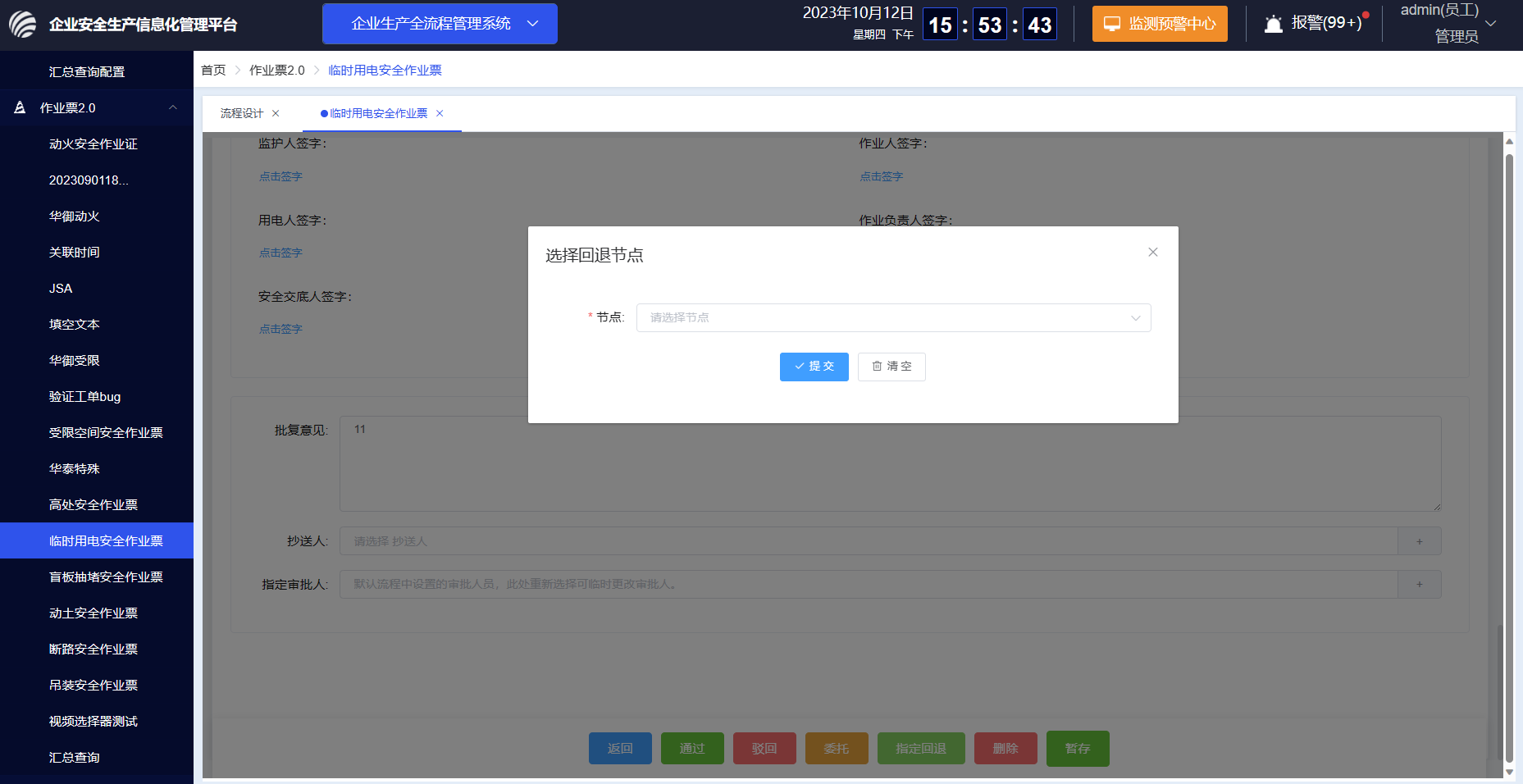

• 指定回退：从当前退回到指定节点。跟驳回区别在于，驳回只能根据配置的节点驳回，但指定回退可以手动指定一个节点。 69709726047

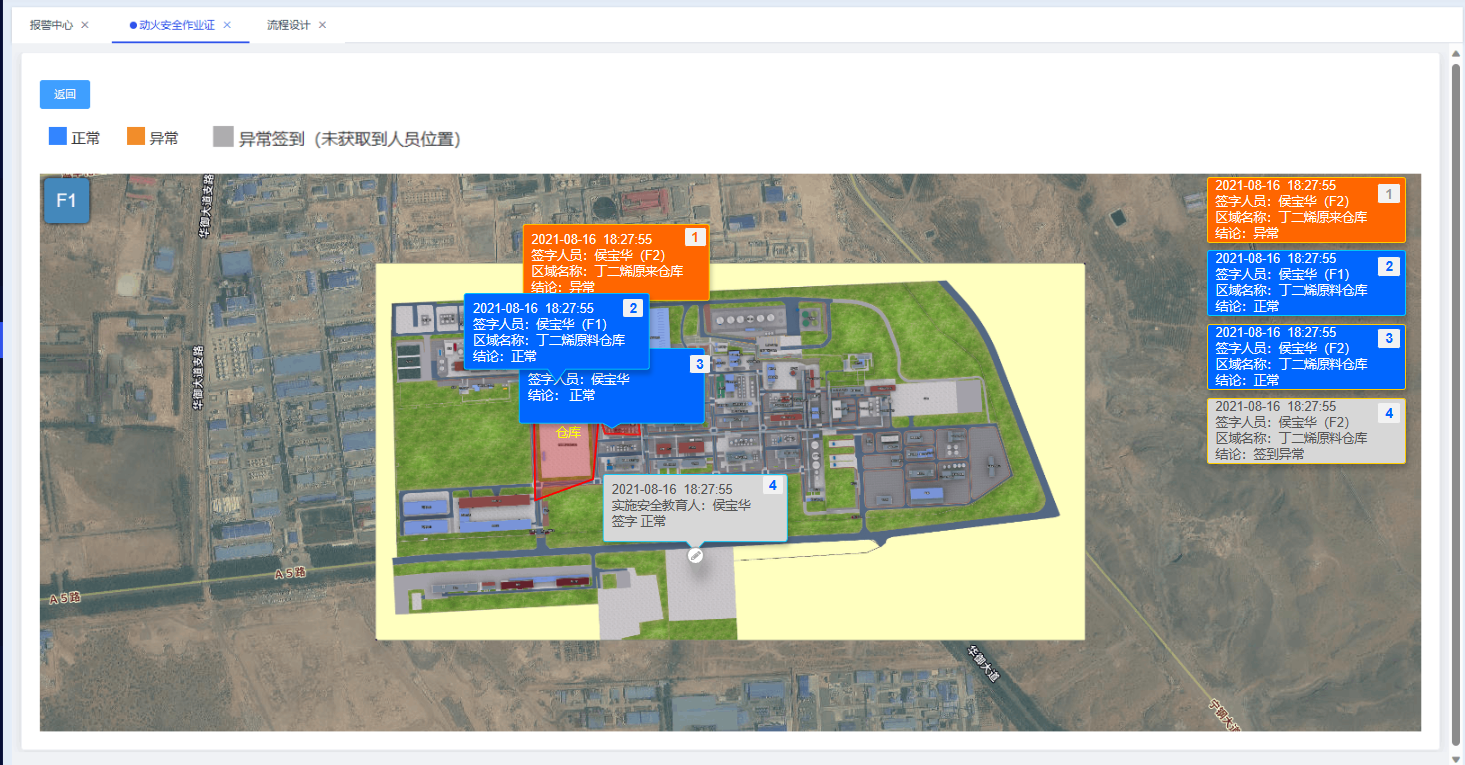

• 地图快照：在当前地图中显示流程中的人员签字位置、签字状态等信息。

# 3.9. 复制流程

通过复制一个现有的流程配置，快速创建一个新的流程。

操作步骤如下：

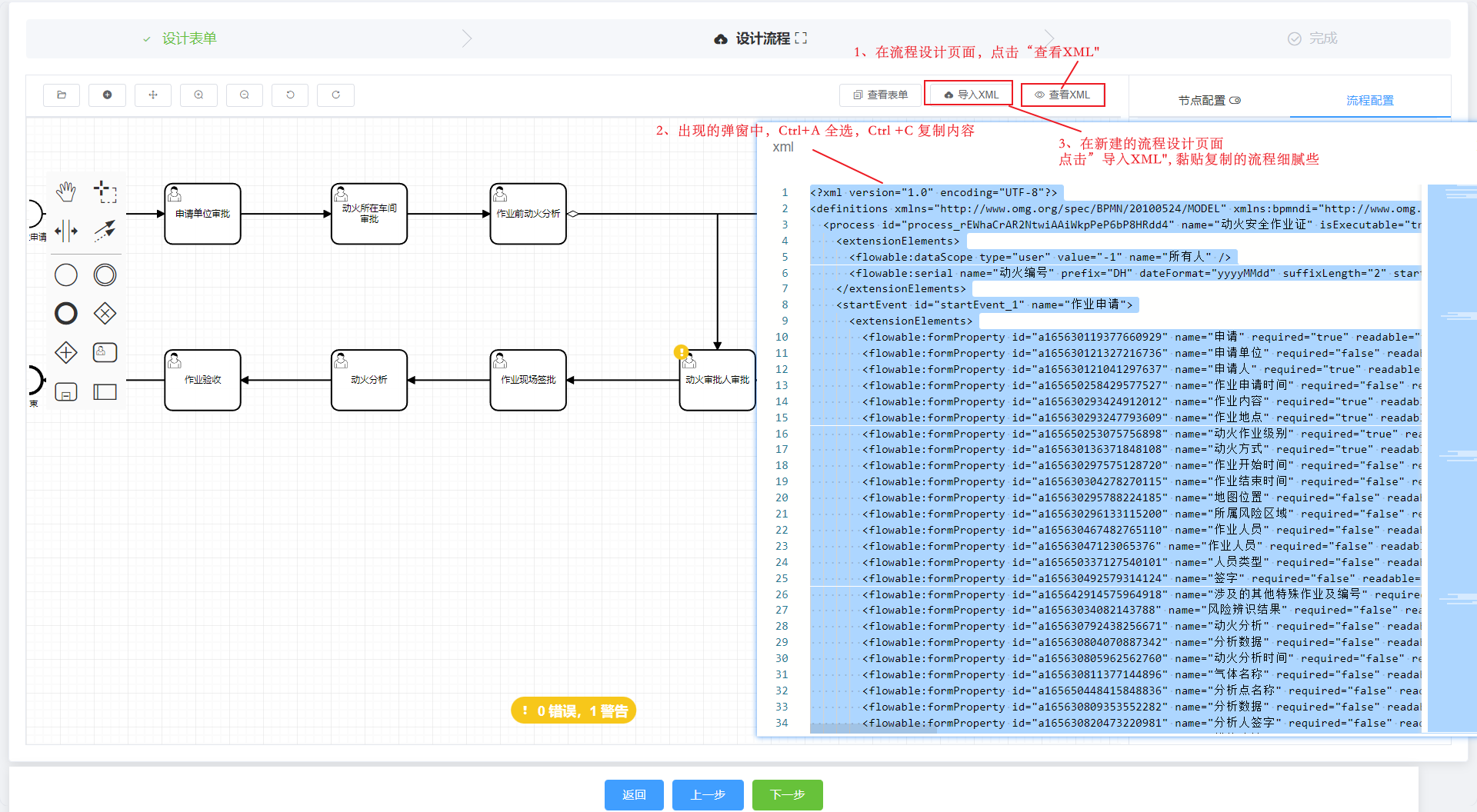

1、打开要复制的流程，在流程设计页面点击“查看XML"

2、在出现的弹窗中，Ctrl+A 全选，Ctrl+V复制流程信息

3、新建一个流程，在流程设计页面，点击”导入XML",黏贴刚刚复制的流程信息，然后确定保存。

4、修改/检查相关配置：流程名称重新命名，检查节点审批人员、字段显/隐等是否正常

注意：

• 复制流程和复制表单是分开操作的

# 3.10.节点关联模块

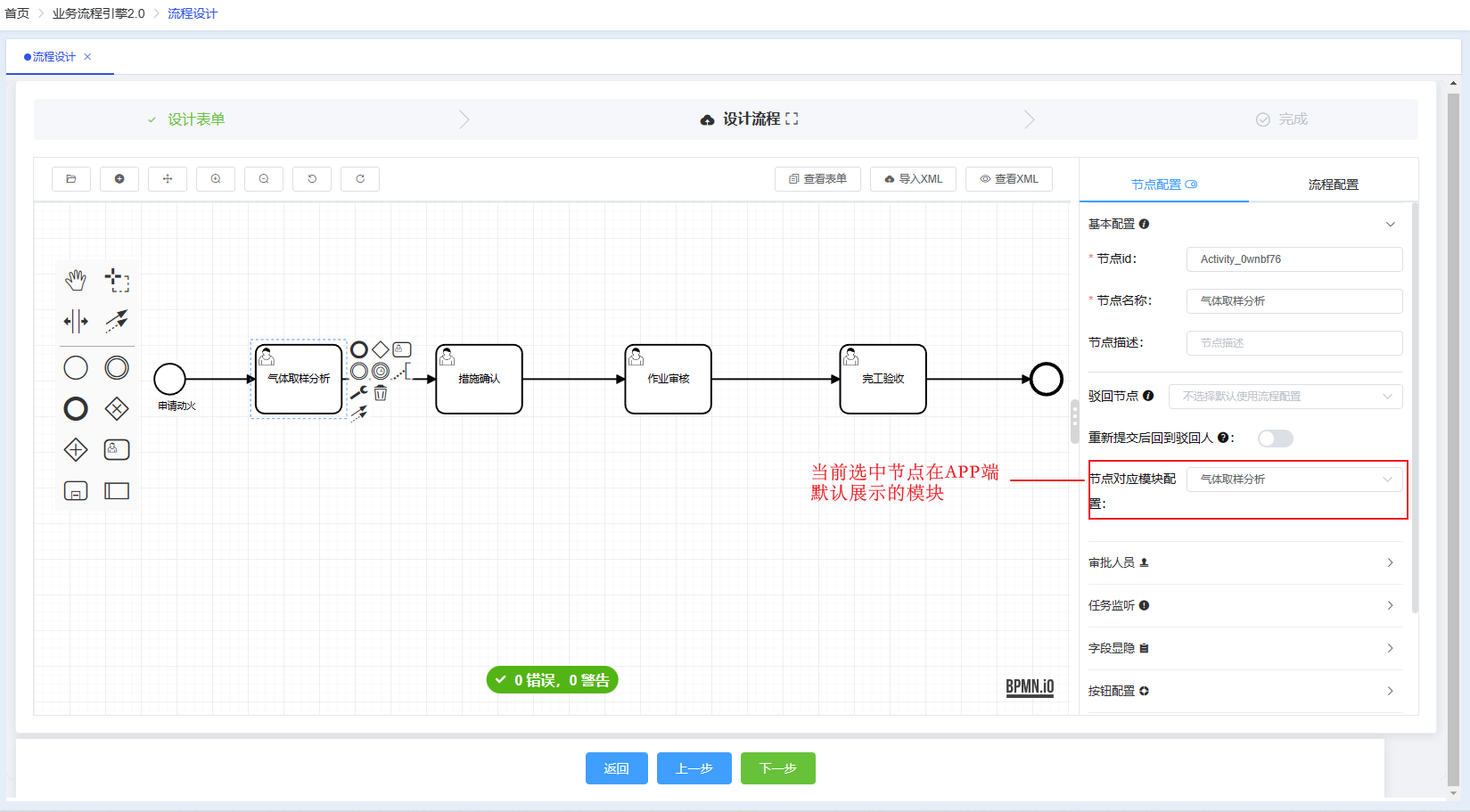

APP端流转流程时，在不同节点可以对应展示特定关联模块内容，比如在气体采集分析节点，默认展示“气体采集模块”字段。操作方法如下

1、选中一个节点

2、在右侧【节点配置】的节点对应模块配置，选择一个对应的模块。这里的模块内容，对应的是表单中的模块。

# 3.11. 部署流程

流程设计完成后需要部署才能正式生效，并产生相应的菜单；同时对流程和表单修改后也必须重新部署才能正式生效。

1、流程修改的部署

在流程设计内容都配置好之后，点击下一步，进入流程部署。

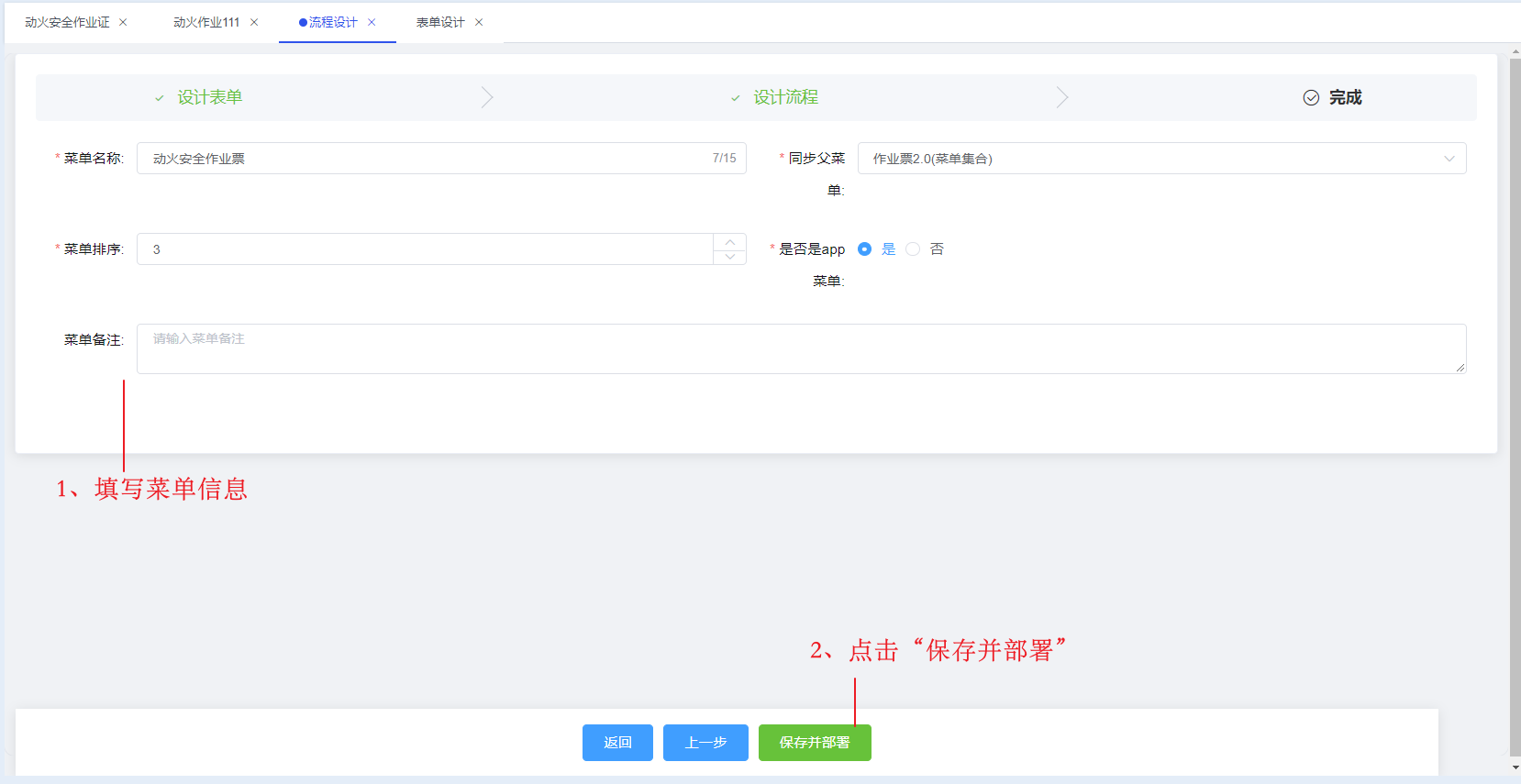

1、填写菜单信息：菜单名称、菜单的父级菜单、菜单排序和是否APP菜单。（部署后菜单将会自动配置到系统管理的菜单管理中）

2、点击“保存并部署”，部署完成。

说明：如果流程有修改，也需要通过此处进行重新部署

2、表单修改的部署

表单内容的任何修改都需要在流程中重新部署才能生效，并且只能从新的流程数据开始生效，旧的流程将继续按照旧的设置正常流转。

• 操作方式与新增流程的部署方式一样：找到表单关联的流程，点“编辑”流程、点“下一步”- “下一步”- “保存并部署”

• 表单中修改字段名称可不用重新部署

如果新增/删除字段，将可能影响以下方面内容，部署流程前请注意检查：

• 节点中显示、隐藏、必填

• 打印模板中字段设置（新增和删除字段，需要重新配置该字段）

• 视图中的字段设置（字段删除后，视图里的字段需要手动删除）

# 3.12.流程暂停

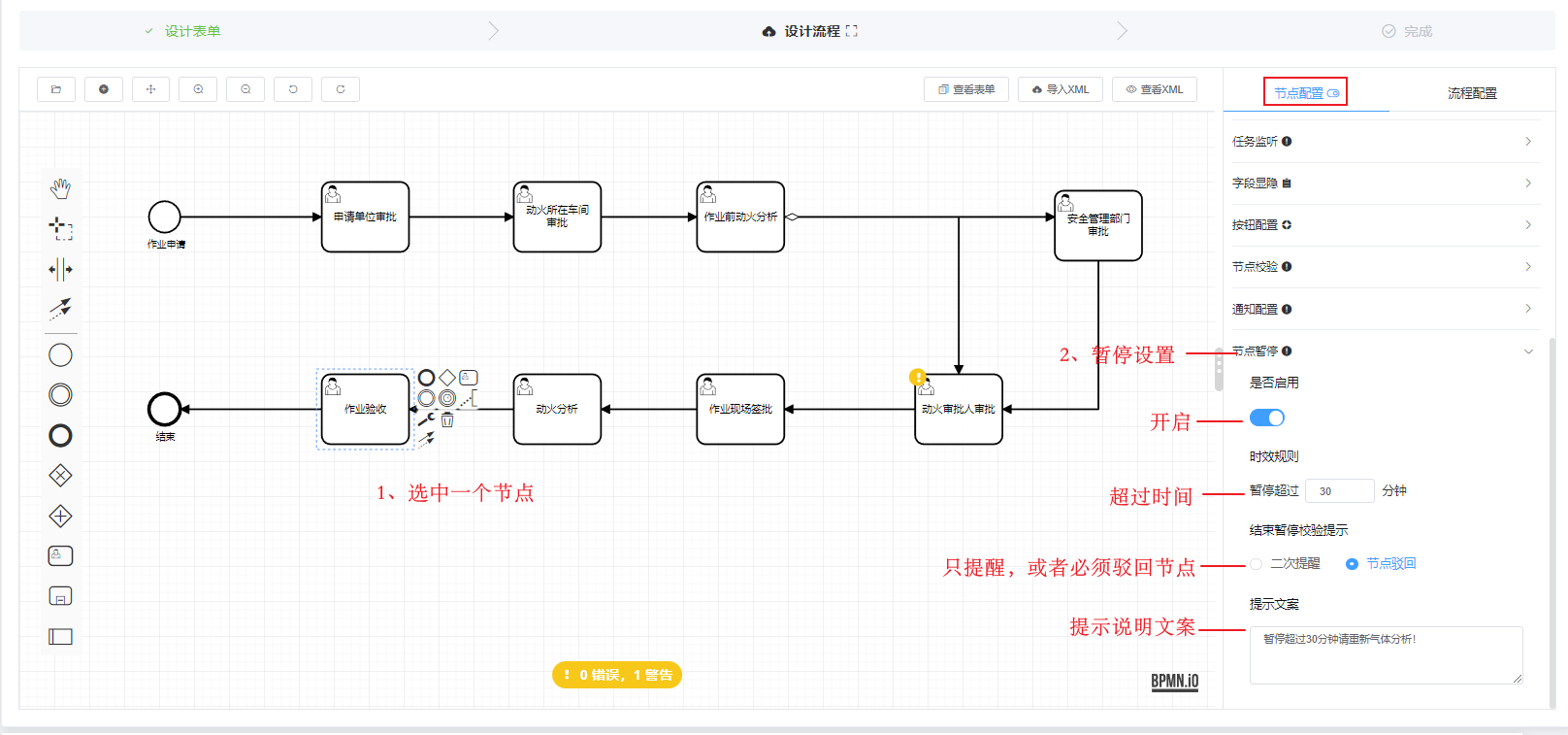

节点暂停功能，指在流程流转时，对流程进行暂停，此时流程不能进行任何操作，只能点“重新开始”暂停期间系统会进行计时，如果超过设定的暂停时间将触发提醒或者节点驳回。

./6LiuChengYinQing2.0.assets/1678179991126.png

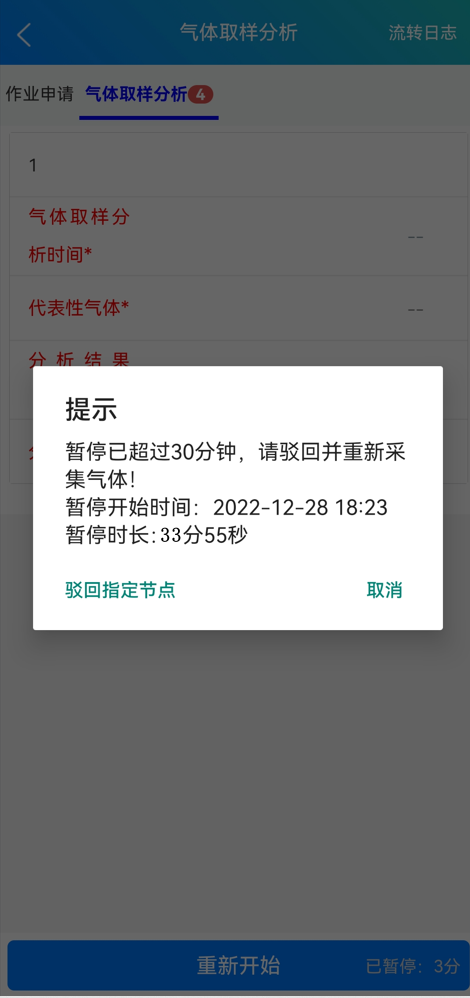

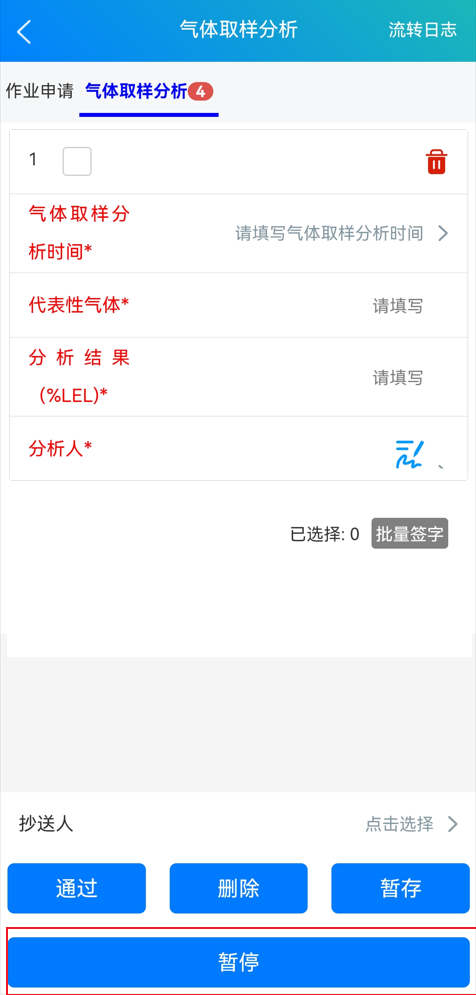

APP端暂停显示：

./6LiuChengYinQing2.0.assets/1678180178226.png

./6LiuChengYinQing2.0.assets/1678180309746.png

# 3.13. 流程节点校验

校验节点校验，可以在节点提交时进行一定的数据规则校验，对不满足条件的情况进行提醒或阻断流程流转。比如，作业票办理时，在安全管理部门签批完成前，必须保证在距首次气体采集30分钟以内，否则就需要打回重新采集气体。这时就可以在“安全管理部门审批”这个节点设置节点校验。

目前只支持针对时间组件的数据规则校验

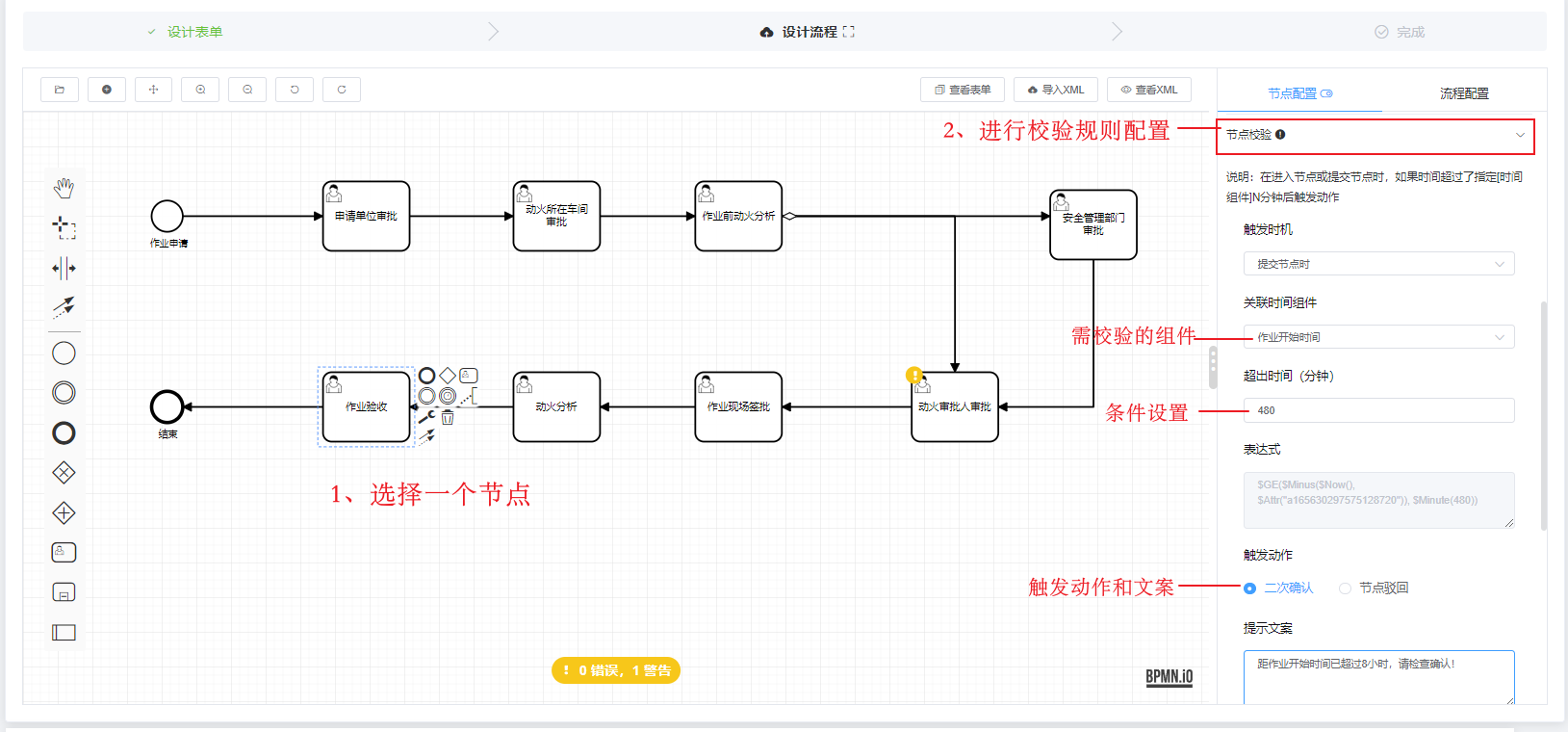

./6LiuChengYinQing2.0.assets/1678180582179.png

场景1：作业票办理时，在安全管理部门签批完成前，必须保证在距首次气体采集30分钟以内，否则就需要打回重新采集气体。这时就可以在“安全管理部门审批”（根据项目时间情况而定）这个节点设置节点校验如下：

关联时间组件：作业开始时间
超出时间：30分钟
触发动作：节点驳回
提示文案：距离首次气体采集已超过半小时，请重新分析

场景2：作业票要求不能超过8小时，则可以在作业验收节点，设置节点校验功能，比如：

关联时间组件：审批人签字时间
设置条件超过480 分钟
触发动作：二次确认/节点驳回，均可
提示文案；作业时间已经超过8小时，无法提交！

APP效果示意：APP端当点击“通过”时，系统会自动判断设置的节点校验规则是否满足，如果满足，则会根据“触发动作”的设置，进行提示：

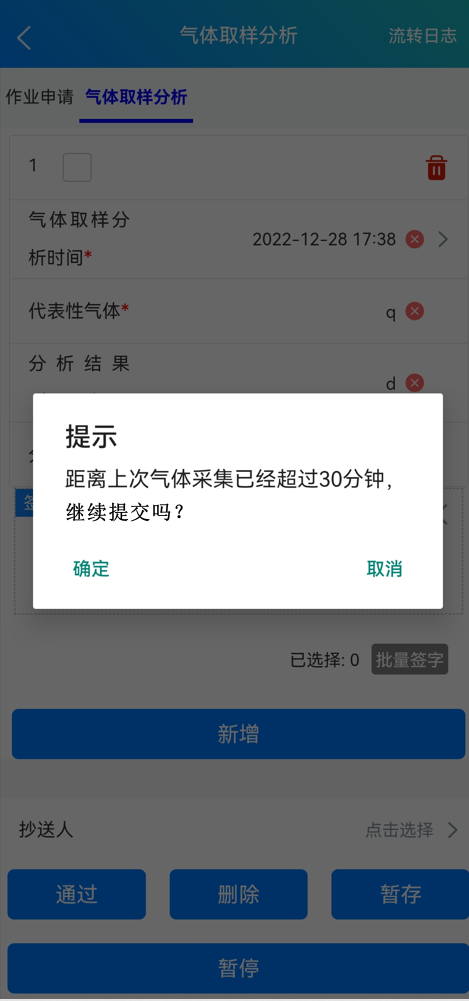

- 如果设置是“二次确认”：则会弹出二次确认提示框，此时点“取消”则取消提交，可以进行驳回等其他按钮操作。

./6LiuChengYinQing2.0.assets/1678180663204.png

如果设置是”节点驳回，则会弹出弹窗，只能选择“驳回指定节点”或”取消“，

如果选择“驳回指定节点”则会根据驳回到指定节点（默认上一个节点），点击”取消”则取消提交不继续流转，可以返回进行按钮操作。

# 3.13. 流程节点通知

流程流转过程中，支持设定一些数据条件，当条件规则满足后产生相应通知提醒，通知会在手机APP的状态栏和消息通知界面提醒。例如，针对作业票气体采集时间每2小时一次提醒。可以在需要的节点设置超过一定时间进行提醒。下图示例，如果采集时间填写的是8:00，当9点30分节点还在当前节点则产生一条APP消息通知。

目前只针对时间组件有条件规则判断。

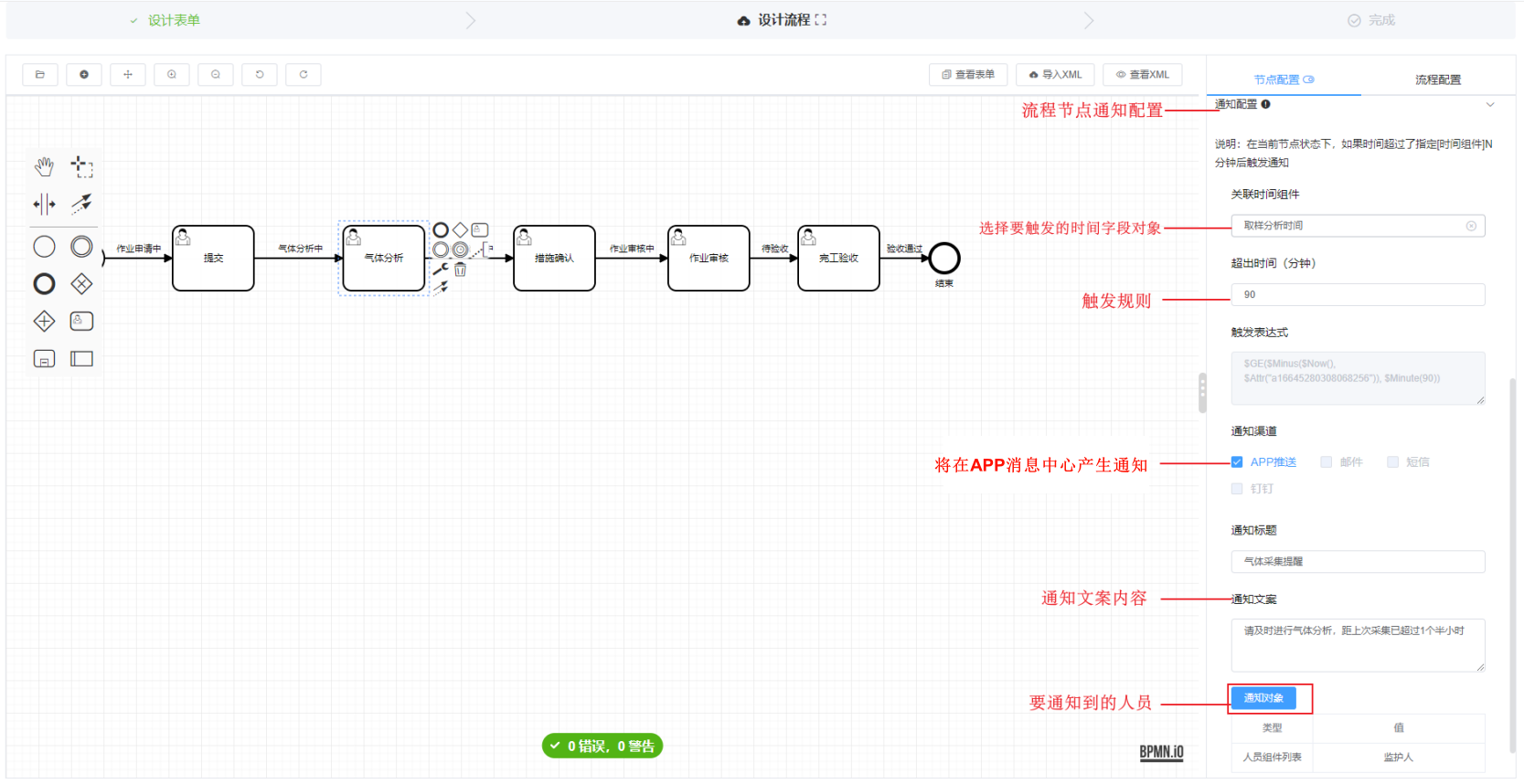

71091833378

示例场景1：针对作业票气体采集时间每2小时一次提醒。可以在需要的节点设置超过一定时间进行提醒。如下图示例

- 关联时间组件：取样分析时间

- 超出时间：90分钟

- 通知文案：请及时进行气体分析，距离上次采集已经超过1个半小时

- 通知对象：监护人

如果采集时间填写的是8:00，当9点30分节点还在当前节点则在监护人手机APP消息中心，产生一条通知。

示例场景2： 作业票要求不能超过8小时，则可以设置提前通知，比如：

- 关联时间组件：审批人签字时间

- 超出时间：420分钟

- 通知文案: 已经作业7小时，离规定时间仅剩1小时，请及时完成作业！

- 通知对象：作业负责人

# 3.14. 子流程配置

子流程配置主要用于关联了子流程的表单中，触发其关联子流程和相关数据。 68689399909

子流程触发节点：选择一个节点，当流程进入到该节点时，触发子流程数据
是否引用表单配置：主流程和子流程的数据填充是沿用表单中的配置，还是在这里单独配置。
子流程：选择可以触发的哪些子流程
字段参数设置：设置主流程的数据，填充到子流程中的字段映射关系

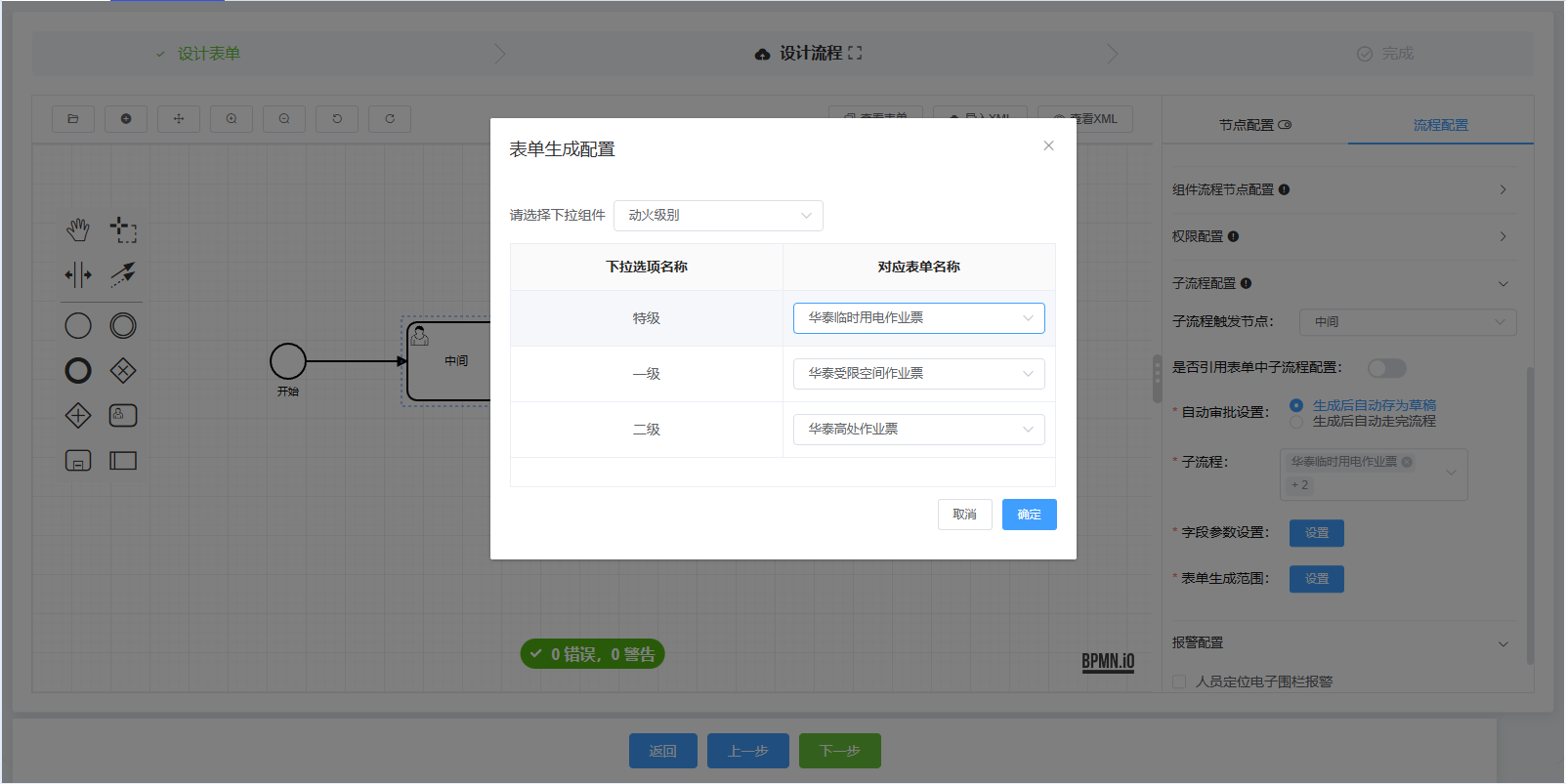

表单生成范围：设置根据主流程的特定数据生成对应的特定子流程数据，而不是全部流程。比如：作业预约票，希望根据预约票中选择的作业类型触发其关联的子流程。

目前仅支持【下拉选择器】组件作为触发条件

68690069323

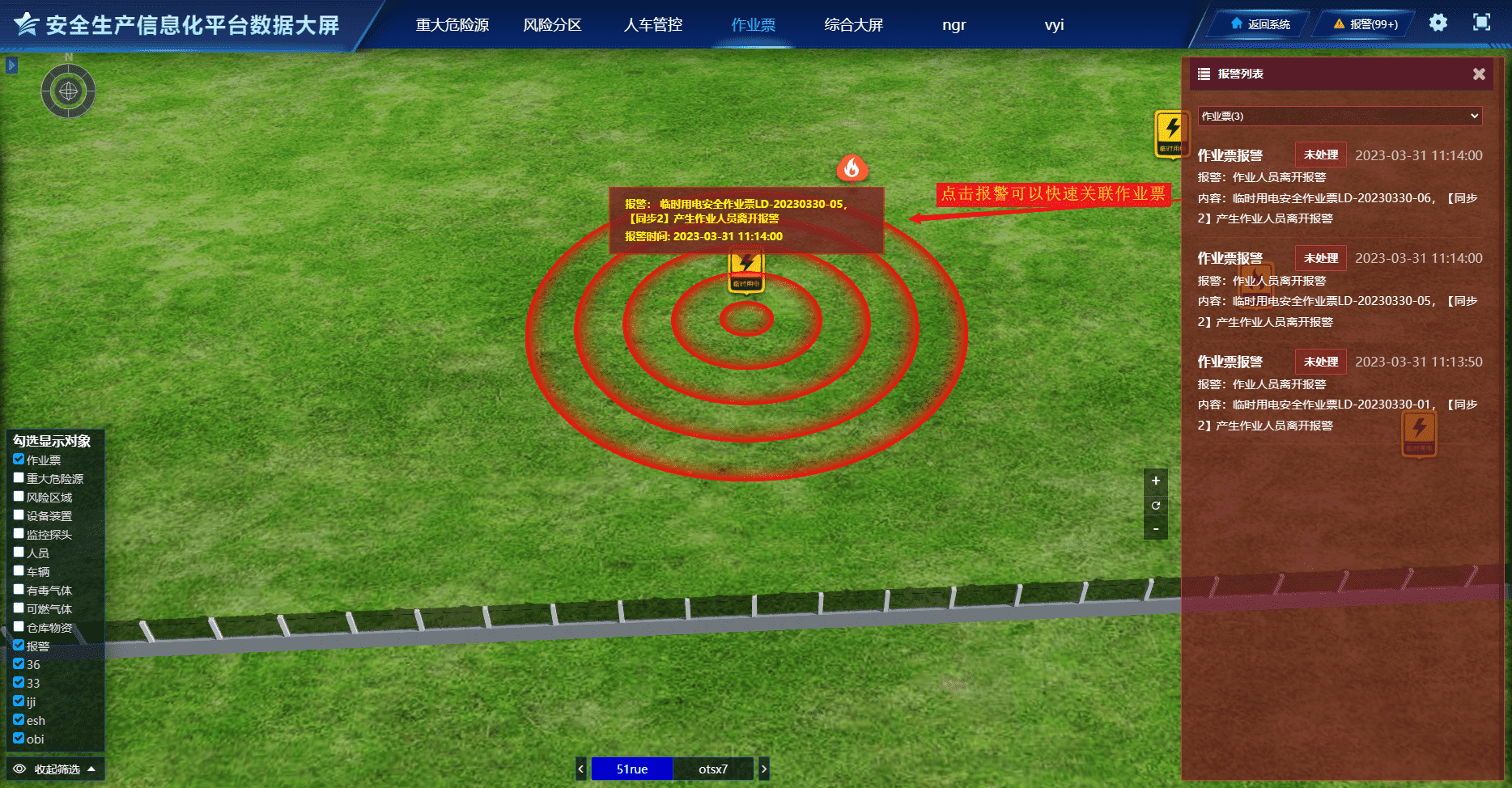

# 3.15.报警配置（电子围栏报警）

作业票的监管过程中，如果要求作业人员/监护人不能擅自离开作业区域，则可以在流程设计过程增加作业票的围栏报警功能。

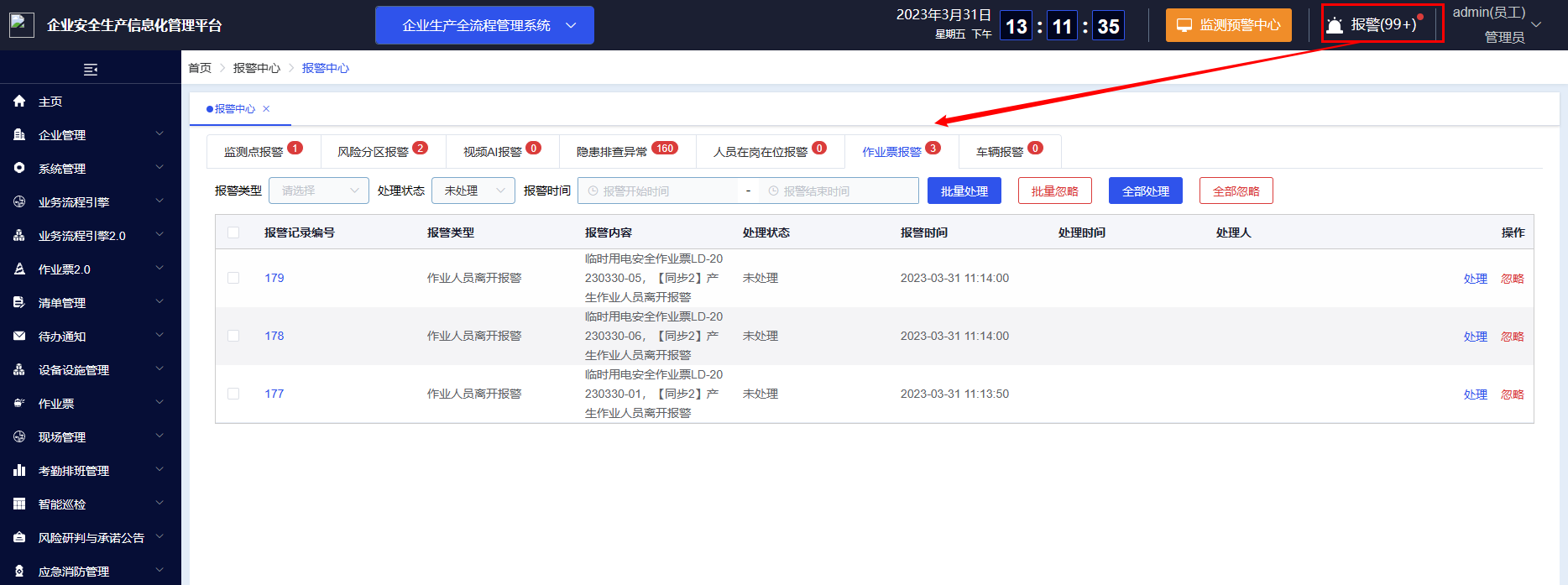

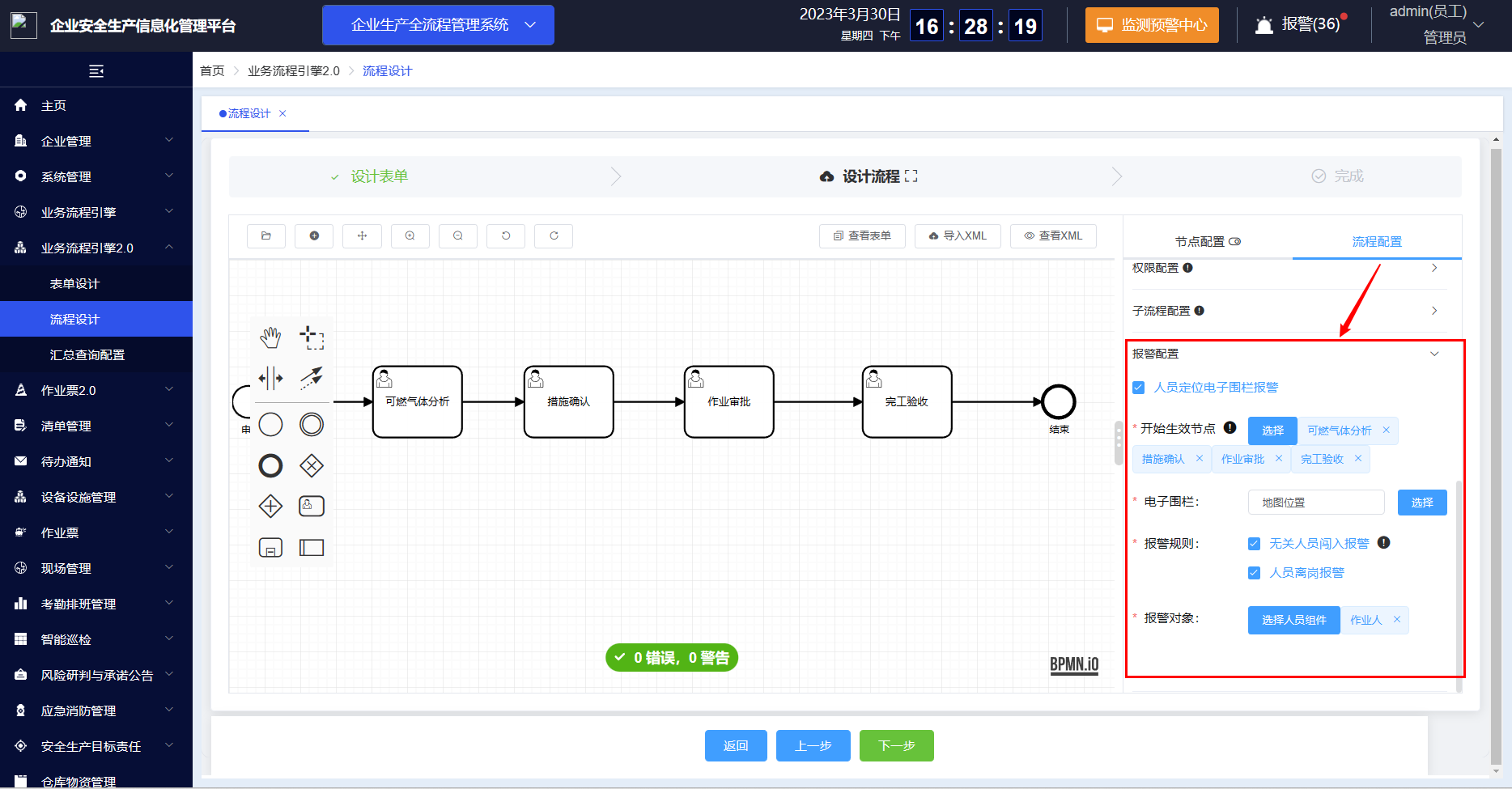

配置围栏报警

在流程设计菜单，对流程编辑页面, 【流程配置】标签页中，找到【报警配置】项目进行设置

68016504212

开始生效节点：配置报警规则开始生效的节点，只在配置的节点（或配置的任一节点）开始后才对人员行为进行管控，避免非正式作业时间的误报警。（报警监控会在作业结束\作废后自动取消，暂停功能会在暂停期间取消报警监控）
电子围栏：选择流程的地图区域字段，其填写的区域信息，将作为电子围栏的监控范围，目前仅支持地图组件的字段，即只支持手动画区域，不支持从已有风险区域中选择。
报警规则：目前支持2种规则，非作业人闯入和作业人员离岗。
报警对象：选择表单中的人员字段作为报警监控对象，例如作业票流程选择“作业人”,则申请时填写的作业人员，将在作业票过程受到电子围栏的管控。

注意：启用此功能，对应的开放平台(v3.5及以下的版本)需要修改js_open_location_server.region表中name字段长度改为64及以上。
